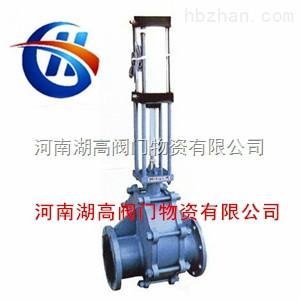

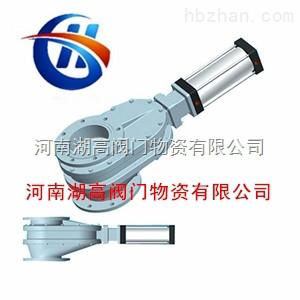

气动干灰耐磨闸阀GHZ644

产品概述

气动干灰耐磨闸阀GHZ644阀体上具有进入通道和排出通道，在阀体内具有闸板，闸板与闸板升降启闭机构相连接，在排出通道的上部靠近闸板的部位具有与闸板腔相通的腔体，其特殊之处在于在闸板与排出通道之间具有筋板，在筋板的上部具有闸板腔排渣口。主要应用于火力发电厂干灰、粉煤灰、水泥等气力输送系统。

气动干灰闸阀结构图：

产品性能参数：

产品型号	公称压力 / MPa	密封试验力 / MPa	强度试验压力 / MPa	工作温度 / ℃	适用介质
GHZ644H-6C	0.6	0.66	0.9	≤ 120	颗粒、粉粒与空气混合物（颗粒与空气比 1:3）
GHZ644H-10C	1.0	1.1	1.5
GHZ644H-16C	1.6	1.76	2.4
GHZ644H-25C	2.5	2.75	3.75

产品主要零件材料：

产品型号	材料
	阀体、阀盖	闸板	阀杆	阀座
GHZ644H-6C	WCB	2Cr13或1Cr18Ni9Ti ZG230-450堆焊耐磨材料	2Cr13或1Cr18Ni9Ti	2Cr13
GHZ644H-10C
GHZ644H-16C
GHZ644H-25

产品主要尺寸：

PN	DN	L	D	K	d	n-M/n-d0
6	50	108/250	140	110	88	4-M12/4-?14
	65	112/270	160	130	108	4-M12/4-?14
	80	114/280	190	150	124	4-M16/4-?18
	100	127/300	210	170	144	4-M16/4-?18
	125	140/325	240	200	174	8-M16/8-?18
	150	140/350	265	225	199	8-M16/8-?18
	200	152/400	320	280	254	8-M16/8-?18
	250	165/450	375	335	309	12-M16/12-?18
	300	178/500	440	395	363	12-M20/12-?22
10	50	108/250	165	125	99	4-M16/4-?18
	65	112/270	185	145	118	4-M16/4-?18
	80	114/280	200	160	132	8-M16/8-?18
	100	127/300	220	180	156	8-M16/8-?18
	125	140/325	250	210	184	8-M16/8-?18
	150	140/350	285	240	211	8-M20/8-?22
	200	152/400	340	295	266	8-M20/8-?22
	250	165/450	395	350	319	12-M20/12-?22
	300	178/500	445	400	370	12-M20/12-?22
16	50	108/250	165	125	99	4-M16/4-?18
	65	112/270	185	145	118	4-M16/4-?18
	80	114/280	200	160	132	8-M16/8-?18
	100	127/300	220	180	156	8-M16/8-?18
	125	140/325	250	210	184	8-M16/8-?18
	150	140/350	285	240	211	8-M20/8-?22
	200	152/400	340	295	266	12-M20/12-?22
	250	165/450	405	355	319	12-M26/12-?28
	300	178/500	460	410	370	12-M26/12-?28
25	50	108/250	165	125	99	4-M16/4-?18
	65	112/270	185	145	118	8-M16/8-?18
	80	114/280	200	160	132	8-M16/8-?18
	100	127/300	235	190	156	8-M20/8-?22
	125	140/325	270	220	184	8-M24/8-?26
	150	140/350	300	250	211	8-M24/8-?26
	200	152/400	360	310	274	12-M24/12-?26
	250	165/450	425	370	330	12-M27/12-?30
	300	178/500	485	430	389	16-M27/16-?30
