电缆桥架成型生产线

电缆桥架生产线设备

一，成型工艺
放料→校平→夹送、冲孔切断→成型→收料
二，设备结构概述：
本生产线可生产电缆桥架，不同规格通过更换冲模完成，辊弯机采用组合可调式，一套轧辊完成所有规格桥架产品，规格变化通过调整成型机开挡和轧辊完成。
三，设备性能
1, 可根据生产需要轧制个带钢宽度200-1050mm多种规格的电缆桥架。
2, 在线冲孔时生产速度：4-6米/分钟。
3, 成型设备连续成型速度时：10～15米/分钟。
4, 板材料厚：0.8-2.0mm。
5, 材质要求：Q235，镀锌带钢等。
6, 生产线分自动和手动两种操作方式，可实现联动和分段运转作业。

四，设备主要组成

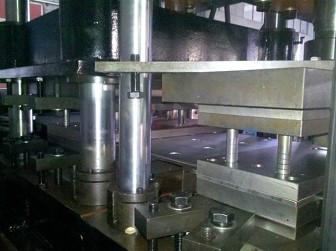

全套设备由开卷机、ML-1050校平机、伺服送料装置、JF21-400B冲床、冲模、定尺切断、导向机架、成型主机、收料台和电器控制等部件组成。
