温 馨 提 示：

需要的客户请看宝贝介绍（只耽误您2分钟）

 注：所标各量程是指电流输出4-20ma，如需要（电压输出0～10VDC，电压输出0～5VDC）。

请客户注明接口种类和量程：

M14×1.5外螺纹；(常规)
M16×1.5外螺纹  (常规)
M20×1.5外螺纹；(常规)
G1／4外螺纹；(常规)
G1／2外螺纹；(常规)

非标螺纹可定(常规螺纹多是现货)

注明输出信号：

（电流输出4～20mA，电压输出0～10VDC，电压输出0～5VDC）

陶瓷芯（个别量程不可以做（只做1MPA以上） 质保1年）

一份钱一份货，我们不存在用陶瓷芯冒充扩散硅芯。

什么价格就是什么芯体



扩散硅传感器:基本原理是利用半导体的压阻效应和微机械加工技术，精度高，稳定性好！

陶瓷传感器:（稳定性没有扩散硅好，精度低，时间用长了，压力漂移大）防腐液体气体上



陶瓷传感器是干式传感器，过程压力直接作用在坚固的陶瓷膜片上，基板电极和膜片电极可以检测出与压力相关的电容变化，测量范围取决于陶瓷膜片的厚度。膜片破碎的自诊断功能。

（防爆）敞开式隔膜压力变送器 压力传感器 四氟隔膜变送器4-20MA

温馨提示：需要的客户请看产品介绍（只耽误您2分钟）

电压输出0～10VDC，电压输出0～5VDC

隔膜式压力变送器主要用于液体、气体、蒸汽压力测量、液体液位测量。

隔膜式压力变送器特点：

●精度高，稳定性好。
●二线制工作方式，4～20mA信号输出。
●敏感部件及线路板是全固体结构，坚固抗振。
●抗干扰能力强，温度稳定性好。
●防爆壳体结构，可全天候使用。
●具有最优良的防腐性能，保证最好的防腐性价比。
●结构轻巧，简单合理，无须支架，无须水平安装，可直接任意位置安装在管道上.

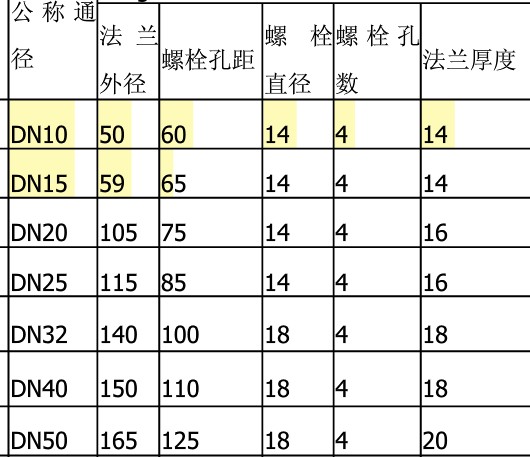

法兰尺寸可以定做个种规格。。。。。。。

隔膜式压力变送器选型须知：
    　　1、隔膜式压力变送器要测量什么样的压力：先确定系统中要确认测量压力的最大值，一般而言，需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，然而，由于这样做会精度下降。于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。
    　　2、隔膜式压力变送器用来测什么样的压力介质：我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。一般的压力变送器的接触介质部分的材质采用的是316不锈钢,如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316不锈钢有腐蚀性，那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命.
    　　3、隔膜式压力变送器需要多大的精度：决定精度的有，非线性，迟滞性，机电商务网 非重复性，温度、零点偏置刻度，温度的影响。但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。每一种电子式的测量计都会有精度误差的,但是由于各个国家所标的精度等级是不一样的,比如,中国和美国等国家标的精度是传感器在线性度最好的部分,也就是我们通常所说的测量范围的10%到90%之间的精度;而欧洲标的精度则是线性度最不好的部分,也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度.如欧洲标的精度为1%,则在中国标的精度就为0.5%.
    　　4、隔膜式压力变送器的温度范围：通常一个变送器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。　正常操作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出温度补范围时，可能会达不到其应用的性能指标。　温度补偿范围是一个比操作温度范围小的典型范围。在这个范围内工作，变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出，一是零点漂移；二是影响满量程输出。如：满量程的+/-X%/℃，读数的+/-X%/℃，在超出温度范围时满量程的+/-X%，在温度补偿范围内时读数的+/-X%，如果没有这些参数，会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的，还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的一部分。
    　　5、需要得到怎样的输出信号： mV 、V、 mA及频率输出数字输出，选择怎样的输出取决于多种因素，包括变送器与系统控制器或显示器间的距离，是否存在“噪声”或其他电子干扰信号。是否需要放大器，放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备，采用mA输出的变送器最为经济而有效的解决方法，如果需要将输出信号放大，最好采用具有内置放大的变送器。对于远距离传输出或存在较强的电子干扰信号，最好采用mA级输出或频率输出。如果在RFI或EMI指标很高的环境中，除了要注意到要选择mA或频率输出外，还要考虑到特殊的保护或过滤器。(目前由于各种采集的需要,现在市场上压力变送器的输出信号有很多种,主要有4...20mA,0...20mA,0...10V,0...5V等等,但是比较常用的是4...20mA和0...10V两种,在我上面举的这些输出信号中,只有4...20mA为两线制,我们所说的输出为几线制不包含接地或屏蔽线,其他的均为三线制)　
送器与其它电子设备间采用怎样的连接：是否需要采用短距离连接？若是采用长距离连接，是否需要采用一个连接器？
    6、其他：我们确定上面的一些参数之后还要确认你的压力变送器的过程连接接口以及压力变送器的供电电压;如果在特殊的场合下使用还要考虑防爆以及防护等级. （昆山皇昌技术部）

KSHC-H810LED扩散硅数显压力变送器、（昆山皇昌自动化仪表有限公司）用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。下面就简单介绍一些常用压力变送器的原理及其应用、压力变送器是用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。
