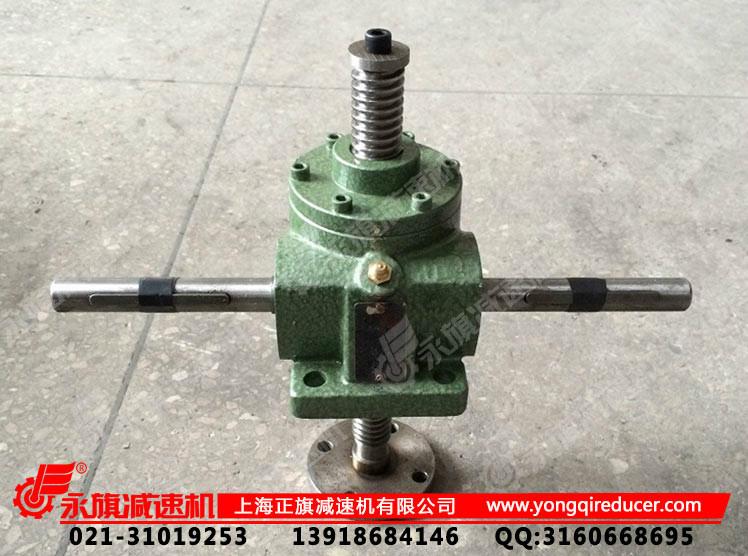

上海永旗牌丝杆升降机

丝杆升降机，SWL系列蜗轮丝杠升降机是一种基础起重部件，符合JB/T8809—2010（原JB/T8809—1998JB/ZQ4391—86）标准。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。

用途

最高输入转速1500r/min，最大提升速度2.7m/min。有不同的结构型式和装配方式，提升高度按用户的要求制造。该装置可以自锁。

结构型式

升降机按结构型式分为：

1型－丝杠同时作旋转运动和轴向移动；

2型－丝杠作旋转运动。丝杠上的螺母作轴向移动。

装配型式

升降机每种结构型式又分为两种装配型式：

A型－丝杠（或螺母）向上移动；

B型－丝杠（或螺母）向下移动。

3、丝杠头部型式

1型结构型式的丝杠

头部分为

I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

2型结构型式的丝杠头部分为：I（圆柱型）和III（螺纹型）两种形式。

4、传动比

升降机分为两种传动比，即普通（P）和慢速（M）。

5、丝杠的防护

1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；

2型升降机丝杠的防护分为：基本型和带防护罩型（Z）。
