商品详细描述
供应万濠影像测量仪，影像测量仪，二次元测量仪万濠影像仪,佛山影像仪,中山影像
影像仪VMS-1510G 产品用途 适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。 产品特点 仪器具体多种数剧处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统
G型(标准型)影像仪VMS-1510G 的详细介绍

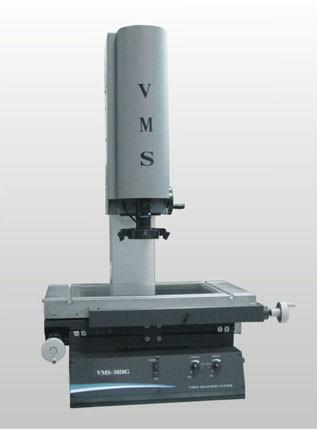

G型(标准型)影像仪VMS-1510G
| 技术规格参数 | |||||||
| 仪器型号 | VMS-1510G | ||||||
| 工作台 | 金属台尺寸(mm) | 354*228 | |||||
| 玻璃台尺寸(mm) | 210*160 | ||||||
| 运动行程序(mm) | 150*100 | ||||||
| 仪器重量(kg) | 100 | ||||||
| 外形尺寸(长*宽*高)mm | 540*560*850 | ||||||
| Z轴升降行程 | 200mm (特殊订购达400) | ||||||
| 工作距离 | 108mm | ||||||
| X、Y、Z数显解析度 | 0.5μm | ||||||
| X、Y坐标示值误差 | (3+L/75) μm (L为被测长度，单位：mm) | ||||||
|
影 像 系 统 |
摄像机 | 彩色1/3〞CCD摄像机 | |||||
| 视频总倍率 | 33X--195X | ||||||
| 变倍物镜倍率 | 0.7X--4.5X | ||||||
| 物方视场 | 8.1mm--1.3mm (物方视场为对角线的长度) | ||||||
| 表面光源与透射光源均用LED，亮度可调 | |||||||
| 电 源： | AC100-240V 50/60Hz | ||||||
| 功 率： | 50 W（不包含电脑） | ||||||
|
测量与瞄 准系统 |
VMS-G/Ⅰ(选)基本型 | 十字线产生器/DC3000/DC200(二选一)/微型打印机(选购) | |||||
| VMS-G/Ⅱ(选)标准型 | M2D-IMG/USB-302/客户自备电脑 | ||||||
| VMS-G/Ⅳ(选)增强型 | M3D-MB软件/标准球/USB-303/RENISHAE简易测头/电脑(选配)17"显示器(选配) | ||||||
| 仪器配件 | |||||||
| 仪器配件 | 1X镜筒(标配) | 0.5X镜筒(选配) | 工作距离 | ||||
| 变倍镜头 | 0.7X~4.5X | 0.7X~4.5X | mm | ||||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | |||
| 0.5X(选配) | 16.5X--97.5X | 16.2--2.6 | 8.3X--48.5X | 32.4--5.2 | 189 | ||
| 1X(标配) | 33X--195X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 108 | ||
| 2X(选配) | 66X--390X | 4--0.7 | 33X--195X | 8.1--1.3 | 38 | ||
| 建议放置台: 载重需要 ≥350kg, 尺寸(长X宽X高)1000*600*500(mm) | |||||||
