冷轧板48芯光纤配线箱-产品规格

应：中国电信、中国移动、中国联通、中国广电、长城宽带

型号：8芯12芯16芯24芯32芯36芯48芯

材质：ABS+PC

安装：室内外、抱杆式、挂壁式、挂壁式

1分8光分路器箱 12芯光缆分纤盒 12芯光缆分纤箱 12芯光纤分线盒

12芯光缆分纤盒  16芯光缆分光箱 16芯光纤分光箱 16芯光纤分路箱

24芯光缆分线箱  24芯光缆分纤盒 24芯光纤分纤箱 24芯光纤分线箱

32芯光缆分光箱  32芯光纤分光箱 32芯光分路器箱 32芯光缆分路箱

48芯光缆分线盒  48芯光纤分纤箱 48芯光纤分线盒 48芯光纤分纤箱

使用条件

光缆分纤箱 - 外观与结构

外观

a) 楼道（室内，外）光纤分纤箱箱体应完整，各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷，热变形温度≥85℃，满足线路使用寿命15年要求。
b) 楼道（室内，外）光纤分纤箱箱体其内部金属板材采用Q235冷轧板，厚度不小于1.2mm,表面镀锌处理，箱体上下安装板采用Q235冷轧板，厚度不小于2mm,，采用镀锌后喷塑处理。 室外型另配置抱杆安装铁件，采用不锈钢或铁附件热镀锌处理。
c) 采用喷塑处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB，T 9286-1998标准表1中的2级要求。表面光洁，色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。
d) 楼道（室内，外）光纤分纤箱相关配件采用的非金属复合材料（塑料），燃烧性能应符合GB，T 2408-2008 中的规定，
e) 楼道（室内，外）光纤分纤箱表面涂层的颜色按色谱：GSB05-1426-200中灰（同类色参考潘通-中灰445，亚光色）。
f) 光纤配线箱箱体正面左上侧必须有中国联通LOGO 标志，颜色为红色，并按中国联通商标同比例缩放。
g) 光纤配线箱箱的表面颜色宜便于识别和标识，并与环境相协调。
h) 箱内工作单元表面颜色必须便于识别和区分，可以采用与箱体或周围环境景色相协调的颜色。
i) 箱体正面只能有中国联通的标志，厂家标志不允许在箱体正面出现。
楼道（室内，外）光纤分纤箱外形尺寸

a) 产品结构图

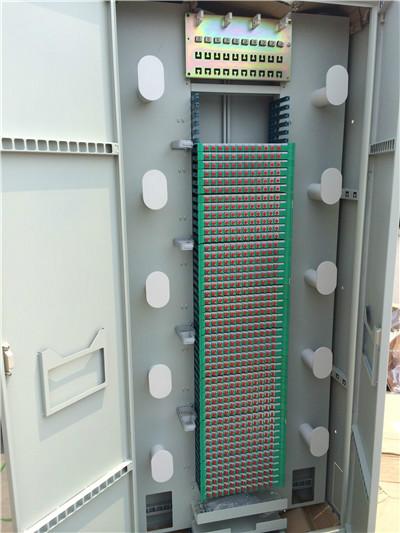

楼道（室内，外）光纤分纤、配线箱采用两层结构，外层主要由光分插片固定装置及蝶形引入光缆盘绕固定装置及储纤装置组成；内层配有光纤熔接盘片和皮缆熔接盘等。

三、 运输试验要求
包装合格的产品必须能承受GB，T 3873-1993中“A10 公路运输”或振动替代法试验要求，试验结束后产品外观必须完好无损，各部件、紧固件不松动，箱体门启闭自如，门锁灵活可靠，插入损耗、回波损耗必须符合本标准规定的要求。
四、光纤活动连接器技术指标:
按照《SC，LC型适配器及单模光跳纤》的要求。
光纤活动连接器的光学指标应符合YD，T 988-2007中5.4项规定。
