天津插拔寿命试验机

（一）、产品说明：

插拔力试验机适用于各种连接器等产品之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用Windows，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表---等等）。

同时，解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。

（二）、标准规格参数：

型号	1220S （标准型）	1220HS （高精度型）		1220WS （加宽型）
最小显示行程	0.01mm	0.001mm		0.01mm
机台柱内距	230mm	230mm		400mm
测试荷重种类	2kgf、5kgf、10kgf、20kgf、50kgf、100kgf
最小显示荷重	0.01gf、1gf、10gf、10gf、10gf、10gf
荷重精度	0.2%FS
最大测定行程	150mm
速度范围	1-300mm/min
X、Y轴移动范围	0-75mm
传动机构	滚珠丝杆
驱动马达	伺服马达
外观尺寸	380*280*1000（W*D*H）mm		580*380*1300 （W*D*H）mm
机台重量	76kg		100kg
使用电源	AC110V或220V

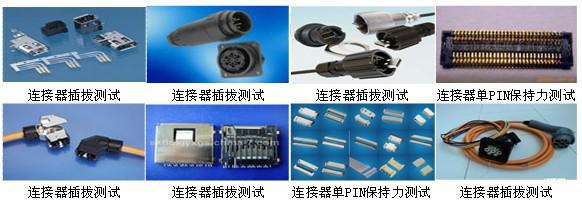

（三）、测定演示图例：

（四）、测试项目：

1. 连接器插拔寿命衰减曲线分析的测试；

2. 连接器整排插拔测试、单PIN保持力测试；

3. 连接器产品的插入力与位移量、及拔出力与位移量测试；

4. 连接器单孔插拔试验、连接器Normal Force测试；

5. 一般压缩，拉伸破坏试验；

（五）、产品特点：

1. 测试条件皆可由电脑设定，并可储存。由下拉式选单勾选设定、或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）。

2. 可列印及储存图形（插拔位移曲线图，荷重衰减寿命曲线图，检查报表）；

3. 荷重元超负载之双重保护功能。

4. 荷重单位显示N、lb、gf、kgf可自由切换

5. 测试资料储存于硬碟（每一笔资料皆可储存，不限次数）；

6. 测试条件皆可由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）；

7. 检验报表抬头内容可随时修改（中英文皆可）；

8. .曲线图报表，文字报表可由客户指定抬头及LOGO.

9. 检验报表可转档至.WORD做编辑；

10. 检验报表抬头内容可随时修改（中英文皆可）
11. 搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-阻抗-行程曲线图」。（选购件）

（六）、标准配备：

1. 1220S测试机台主体壹台；

2. 控制系统（工业电脑、17寸液晶显示器、附送喷墨式彩印表机）；

3. 专业Window系统插拔控制操作绿色软件；

4. X-Y移动台壹Pcs、整排插拔用自动求心装置壹Pcs；

5. 荷重元壹Pcs、万能夹具壹套、夹嘴叁套；

6. 单孔退PIN保持力测试专用夹具壹套；

7. 单PIN保持力测试专用夹具壹套`；

8. 选购品：导通及电阻参数测试系统 ；
