商品详细描述
一、 短路检测原理

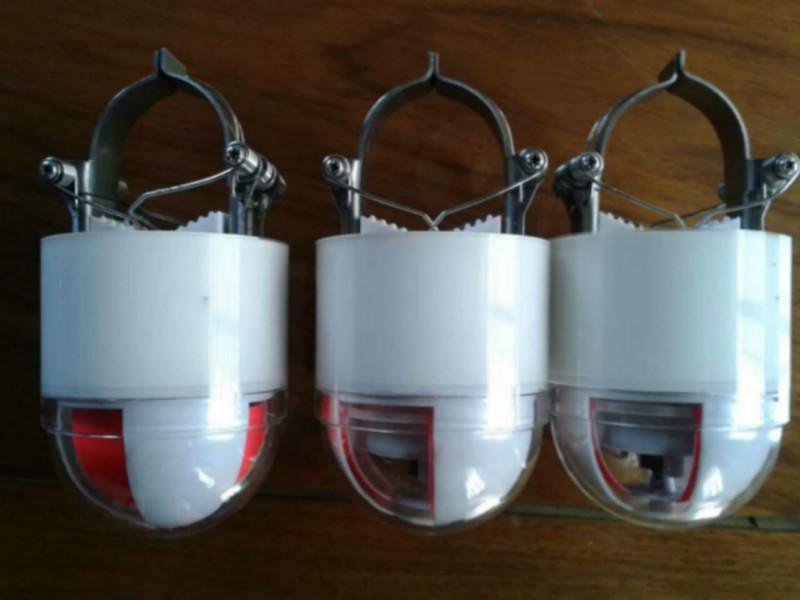

如图所示当线路出现短路故障时，短路故障指示器感应到故障电流，则指示器的显示窗口将由白色变成红色（或由不发光转为发光）。根据2#线B相指示器2，5，8和3#线C相指示器3，6，9翻牌（或发光）而11，12指示器没有翻牌（或没发光），即可迅速确定故障为D点。
二、 接地检测原理
采样接地瞬间的电容电流首半波与接地瞬间的电压首半波，比较其相位，当采样接地瞬间的电容电流突变且大于一定数值，并且与接地瞬间的电压首半波同相，同时导线对地电压降低，则判断线路发生接地，否则线路未发生接地。如图由2#线C相3、6、9指示器翻牌显示而12指示器仍未动作，即可判断出D点发生接地故障。
三、 动作判据
(1)It≥160A It为突变量电流起动值
(2)△I≥0.5I0 △I为电流变化率 I0为短路前线路电流
(3)I=0 I为线路故障后电流
(4)0.06S≤△T≤3S △T为电流突变时间
四、技术参数
适用电压 6~35kV，不同电压等级参数可能不同
负荷电流 0-1200A
适用导线外径 25mm2-400mm2
故障复位时间 出厂默认设定值12h、24h
适用环境温度 -35℃~75℃
可动作次数 ≥5000次
重 量 ≤500g
电池寿命 >3-5年
装置使用寿命 >3-5年
抗风能力 风力150km/h不可松脱
