厂商 ：陕西金石机械制造有限公司
陕西 西安市- 主营产品：
- 深孔钻
- 深孔钻系统
- 深孔外协加工
孔径范围：Ф5～Ф20mm
孔深范围：500mm；1000mm；1500mm
数控系统：GSK980TDC \ FANUC OI Mate TC
钻杆：变频调速，旋转且进给
工件：定速旋转

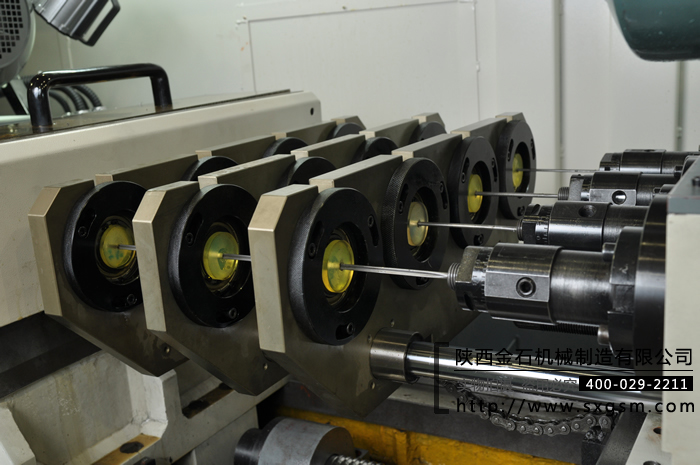

导向套：轴向固定
工件装夹：依靠尾顶及导向套上的锥盘，以工件两端的倒角准确定位工件； 尾顶液压伸缩夹紧工件
技术参数
加工能力
1．主轴轴数： 4 轴
2．钻孔直径： φ5～φ20.0 ㎜
3．钻孔深度： 500；1000；1500 ㎜
4．工件外径范围： ≤φ80 ㎜
5．工件长度范围： 500；1000；1500 ㎜
加工速度
1．钻杆主轴最高转速： 5000 r/min
2．工件转速： 500 r/min
3．进给速度范围： ≤1500 ㎜/min
4．快进速度 ≤2000 ㎜/min
加工精度
1．钻孔的偏斜度： ≤1.0/1000 孔深（工件固定，长径比≤100）
≤0.5/1000 孔深（工件旋转，长径比≤100）
2．钻孔尺寸精度： IT8～IT11
3．钻孔粗糙度： Ra0.8～Ra6.3 （参考45#，调质处理）
机床功率
1．钻杆电机功率： 2×5.5 KW
2. 工件旋转电机 2×3.0 KW
2．油泵电机功率： 2×11.5 KW
3．进给电机功率： 2.3 KW
4．油温冷却机功率： 4.05 KW
液压系统
1．最大流量: 4×50 L/Min
2．最高压力： 10 MPa
3．过滤精度： 20 um
4．机床储油量 1360 L
基本尺寸及重量
1．占地面积：(长*宽*高) 4500*3000*1800 mm（参考孔深500）
2．钻杆中心距地面高度： 1070 mm
3．钻杆中心距导轨高度： 297.0 mm
4．主轴轴间距： 140 mm
5．主机重量： 5.5 T
