密集柜

          本公司手动密集柜系列广泛适用于企事业单位的图书馆、档案馆、资料室等对图书、文件档案资料、物品的存放。
     密集柜是根据库房特征进行合理布局的，高度利用空间，采用多节多联安放在固定的轨道上形成一整体，用手摇或电动方式移动各列存取。

   一、企业简介

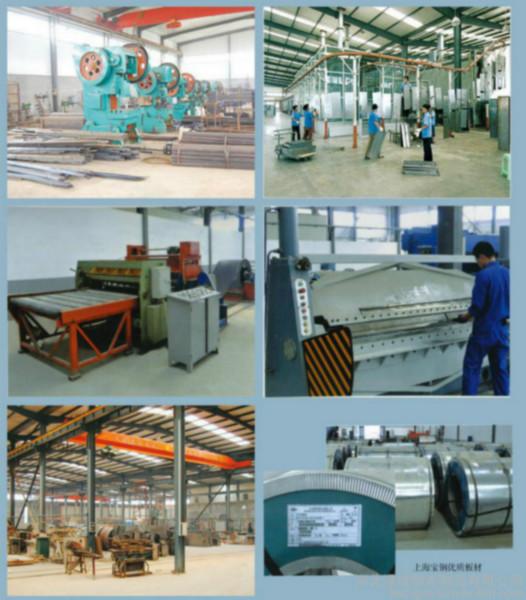

   二、生产车间


三、产品介绍

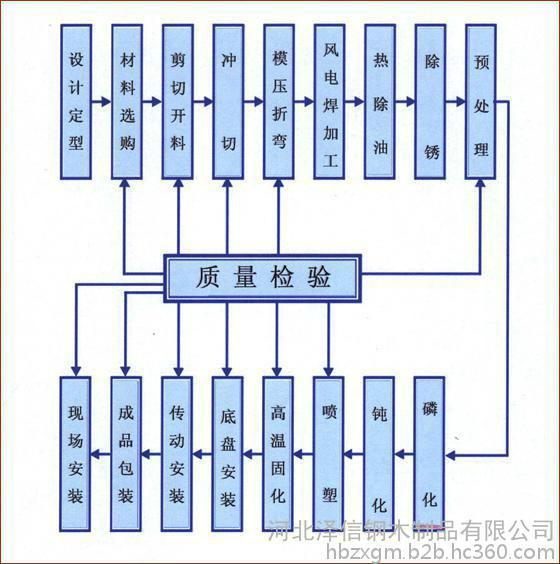

1.密集柜生产工艺流程


2.产品性能描述
一、 技术标准
   本公司生产的密集架是根据国家档案局DA/T7-92档案密集架行业标准和GB/T13667.3-2003《电动、手动密集架技术条件》及GB/T13667.1-2003《钢制书架通用技术条件》国家标准开发生产的。
二、技术指标
1．材料：采用上海宝钢优质一级冷轧钢板，立柱厚度为1.5mm,，隔板、侧板、门板1.0mm，轨道3.0mm，底座为3.0mm热轧钢板。每层搁板标准均匀承重80公斤。每列架体设有安全限位及防倾倒装置，以保障通道内人员安全。列与列之间可形成全封闭，分组管理。
2．外观：产品表面光滑平整，色泽均匀，无露底、剥落、伤痕等。凡触及人体和存放物体的部分无毛刺、锐角、突出物和棱角现象。
3．密集架架体外观设计精美，操作轻便灵活，运行平衡。各部件的安装应牢固可靠，载荷能力强，磷化处理工艺规范，亚光静电喷，防锈蚀程度好。整体坚固、适用。摇把操作方便，无噪声。
4．工艺结构
1）．每列密集架均有制动装置，位于面板中侧，开闭方便，并有组列闭合后的锁定装置。
2）．立柱结构采用1.5mm的整体块板组成，块板组装后，平整牢固。
3）．架体之间的接触面均有缓冲和磁性密封胶条。顶部有防鼠装置。具有良好的防尘、防鼠、防潮和防火功能
4）．传动机构采用精密HR204E双排珠内调心的轴承，摩托车链条，传动轴采用直径20mm,45#实心钢，双轴传动，移动灵活，摇动轻便。
5）．密集架各列之间装有磁性吸力的橡胶密封条装置，该密封条防老化处理。
6）．在架体顶部装有防尘板，底部装有防鼠挡，合拢后无缝隙，达到了防火，防尘，防盗，防光的要求。
7）．摇把采用进口塑钢，其脱挂结构为自动挂脱档。当单列推移时，其摇把不会跟着旋转。
8）．底座结构组成为焊接分段式，可分段组合式品装，加工精度高，具有对接互换性好，节型范围宽，连接部分成三角加强结构。
    9）．表面处理工艺
表面处理采用乳化剂和碱性助洗剂脱脂、磷酸除锈、锌系磷化、钝化等十多道工序前处理，采用环氧型聚脂混合粉全自动静电喷涂。装饰防护性好，附着力强。
三．密集架部（零）件的加工制造
板材的加工：在板材剪切下料、冲压、轧压等到工序全部达到模具化，零部件组合焊接从轨道、立柱、底盘、封门的钻孔等到工序，全部达到工具夹具化，具有优良的互换性和协调性。
1．手动密集架为装配式组合结构。
2．安装传动机构，手柄摇动时轻便灵活，密集架移动时平稳。
3．按规定铺设轨道，轨道可用膨胀螺栓或射钉安装，与地面齐平，也可安装在地表面上。
4．产品具备防震、防倒、防尘及防鼠装置，边列装有锁具，具有存取安全、方便和防盗的作用。
5．所有钣金件、机床、冲压件平整，外表无明显的压痕和划痕。气、点焊接均匀，平整、牢固、无焊穿、焊瘤、假焊等。
6．合页、门轴焊接牢固、柜们开启灵活，门框与门框的、最大分间隙小于等于2.50mm。
7、 本产品具有多层搁板任意组合功能。
8、 每列密集架安装防倒装置和档块，防倒装置为钢板折弯。
表面处理
1．喷涂采用高压静电喷塑。产品喷涂前，各零部件均进行清洗除油、除锈及65摄适度高温Zn系磷化等工序处理（在处理过程中，做到专人监督，多次检验）。表面处理标准如下：塑膜厚度60-70um，盐雾实验48小时无塑膜脱落现象。耐冲击力达到60kg/平方厘米，各零部件表面喷塑处理后喷塑表面均匀光亮平整，色泽一致，无尖角，锈迹，露底，剥落，起皱，变色，明显的流迹，疙瘩，气孔，裂纹及划痕等缺陷。
2．产品所用标准件及紧固件均经氧化或镀锌处理。
喷塑质量
1．全部工作经除油，出锈工艺处理，工作表面无锈斑，油斑现象。
2．经除油锈的工作再经磷化处理，然后再经过清洗、烘干，检验后喷塑。
3．静电喷塑严格按工艺规范进行，色泽一致，塑面均匀光滑，无划伤、起泡现象。
外观质量
1．密集架各零件，组合件表面光滑，平整，无尖角凸起。
2．色泽一致，各个面均匀光亮，无划伤痕迹。
包装
1．产品标志位于产品明显处，内容包括商标、名称 ,  型号、规格、制造单位名称、生产日期。
2．装箱下面明显处，内容包括，名称、规格型号、数量、厂名、厂址。
3．包装时随带合格证，各零部件分类包装并加以衬垫，为防止碰伤，包装箱采用纸箱包装。
3.技术性能描述表

序号  名称     设备配置          材料规格           采用标准              性能说明
 1    轨道       轨座          3.0mm冷轧钢板        GB711-88

                 路轨          20×20mm实心方钢     GB699-88

 2    底座    底梁、轴档、     3.0mm热扎钢板        GB710-88     连接部分成三角加强结构

                 夹紧
 3    架体    节与节、面与     1.0mm冷轧钢板        GB710-88   节与节、面与面之间整板分隔

              面之间整板分隔
                立柱           1.5mm冷轧钢板        GB710-88    架体结实、坚固、设计新                                                                     颖、 安装规范、层数和间距                                                                 自由调整，表面喷塑。
                隔板           1.0mm冷轧钢板        GB710-88
 4            门面门板门框     1.0mm冷轧钢板        GB710-88    门板平整，款式新颖，表面亚                                                                 光喷塑。
 5           侧板(豪华凹凸型)  1.0mm冷轧钢板        GB710-88
 6   传动机构   轴  承         HR204E级双排珠心     GB710-88    机动机构配合精度高，定位可                                                                 靠，传动轻便灵活，摇力轻，                 传动轴        Φ20实心45mm#钢       GB699-88    运行平衡，性能达到和超过国                                                                 家标准。                                  连接钢        Φ20实心45mm#圆钢     GB699-88

              摩托车链条      Φ8.5节距12.7FR420    GB1244-85
                 摇手     进口塑钢双向超越离合器结构GB1285-85  造型美观大方，手感舒适，把                                                                手为折叠式，可避免通道障                 摇手体          总成滚珠轴承                     碍，摇动任意一列均不会带                                                                  动其他把手转动。

 7  制动装置  边列锁定装具(总锁)    808锁            豪华型    每列均装有制动装置，操作方                                                                便，制动可靠，使用存取安                                                                  全。

    制动装置    制动开关

 8  防护装置    密封条            20mm          磁性冰箱门吸条  每列的接触面均有缓冲及密                                                                   封装置，具有良好的防震、防                                                                 尘、防鼠、防潮、防火功能。
                顶板         1.0mm冷轧钢板          GB710-88
             防尘板、防鼠板  1.0mm冷轧钢板          GB710-88
              防倾倒装置     3.0mm冷轧钢板          GB710-88
 9  表面处理  前处理药剂     Zn系磷化               美国标准    高压静电喷塑环氧型聚脂混合                                                                粉HYBRID优质环保塑粉纯水洗
                                                               ≤10ЦS电导率国际标准


 4.产品性能及特点
一、规格型号
本公司生产的档案密集架各型号： ZXM-01型、ZXM-02型、ZXM-03型、ZXM-04型、ZXM-05型、ZXM-06型
二、材料及配置执行标准
该产品严格按照以下标准设计生产并按以下标准检验验收。
1、手动密集架技术条件            GB/T13667.3-2003
2、工件涂装前磷化处理技术条件    GB/T6807-86
3、漆膜附着力测定法              GB/T720-1979
4、漆膜耐冲击性测试法            GB/T1732-1993
5、漆膜的划格试验                GB/T9286-1998
6、家具力学性能试验、柜类稳定性  GB/T10357.4-1989

四、主要性能特点
1、外形美观典雅
外型设计豪华气派，为最新流行款式，面板有三节式、整体式和整体凹凸式，每组两侧可做成封闭式和开门式，门有钢板门和玻璃门两种形式，钢板为上海宝钢冷轧板，平整光滑，可塑性好，刚性适中，经模压成型，喷塑前处理和表面喷塑加工，色泽柔和，高贵典雅，一般为亚光浅灰色，亦可根据用户要求调整颜色。安装完成后，外形误差≤±2mm，立柱与底盘的垂直度≤±2mm，前侧面板凹凸≤5mm，中腰缝隙≤2mm。
2、结构简单可靠

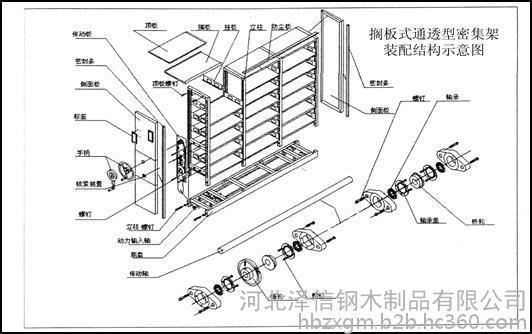

      整体结构由底盘、架体、传动机构、防护装置四大部分组成，架体由立柱、搁板、面板、挂板、顶板等组成，为可拆装式结构。零部件在生产基地加工组装后现场总装调试。各零部件间采用插装、铆接、螺栓坚固联接方式，安装快捷简便，架体牢固。
1）搁板、挂板可沿立柱垂直方向调整高度，立柱挂孔间距为50mm。
2）密集架顶部设有防尘板，避免灰尘进入架体内的资料上；根据用户要求可增加设计防水装置，保证在异常情况如消防喷淋头误打开时资料不被损坏。
3）架体之间设计有缓冲密封条。密封条采用永磁抗老化的塑胶，结合紧密，不变形，不脱落，架体合拢后两侧密封良好，合拢后起缓冲作用。
4）每列设有锁紧装置，当工作人员进入架体工作时，将锁紧装置扭到锁紧装置，此时其他人员无法摇动架体，以保证架内人员的安全。每列密集架边列装有锁具，其闭合锁住后，形成一个封闭的整体。
5）每列设有防倒装置，在底盘的下方固定有防倒钩，
在正常运行时防倒钩与轨道等间隙滑动，当架体受到倾斜力时，通过底盘上的防倒钩将力传到轨道上，并通过联接轨道与地面的膨胀螺钉传到地面，以保证架体不倾斜。
3、传动轻便灵活


1）选料精密考究
传动系统零配件精选名优厂家产品，轴承为哈尔滨轴承集团有限公司生产的双列向心球轴承，可自动调心；链条为浙江江南链条有限公司工业级08B-1精密滚子链；链轮为45#结构钢经粗车—调质—精车—滚齿—定形—高频表面淬火—表面发兰处理等多道工序，齿形公差按h11控制，齿形处理硬度为HRC40-45。
2）三轴多轮同时驱动
所有行走轮为为动轮。当手柄摇动时通过三级链传动，使底盘上的三根传动轴同时转动，而轴上的所有行走轮在传动轴的驱动下瞬间同时启动，保证了传动机构不转空、架体不摆尾、不扭曲、不晃动。
3）与众不同的行走轮结构
行走轮采用独具匠心的设计，在外圆周面上设计有凸起圆弧，使其与轨道的接触面减小，在正压力不变的情况下，有效减小摩擦力，摇动更加轻便。

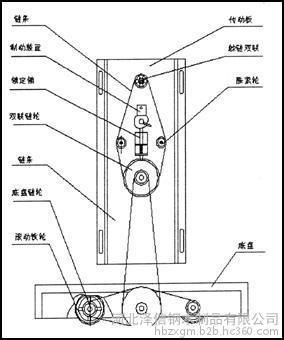

4）便于维护的模块化设计
将底盘之处的两极减速，采用模块化设计，所有零部件布置在一块传动板上，由于传动板是一个整体钣金件，传动的中心距得到了有效的保证屈服于设计了两个张紧轮，使传动的更柔和，哭声更小，同时为维护提供了方便。
5）新颖独特的手柄结构
手柄采用自动脱挂的棘轮结构，棘爪依靠重力下垂与棘轮结合及脱开。摇动时实现自动挂档，松开时实现自动悬垂。手柄上的摇把可折叠收起，以减少通行障碍。
6）可靠的立柱与底盘的联接方式


底盘上焊有可自动定心的弹性夹紧方孔，立柱下端插入方孔内，插入深度与底盘厚度相同（≦120mm），用两枚m10螺栓穿入弹性方孔内旋紧，可保证准确的节距和良好的抗倾斜能力，使整个架体受力时不发生倾斜，资料放满后保持架体的稳定性。
4、地面式轨道安装方式轨道采用20×20mm实心方钢，并与轨道座焊为一体。底盘的铁轮在轨道上运行，靠铁轮边缘导向，铁轮的外圆柱面上设计有凸起圆弧，使运行更轻便，轨道安装时底部用砂浆抚平，并用硬质金属垫块，间隔适当距离支承，使受力更均匀。最后用膨胀螺钉将轨道座和地面联接牢固。
密集架轨道铺设方式


   轨道安装后保证：在任意1米长度内直线度≦1mm，两根轨道的水平高度偏差不大于1.0mm，全长≦2mm，两轨道宽度平等度偏差≦1.0mm，全长≦1.5mm，对接处高度差≦0.8mm。
5、手柄摇动和承载性能：手柄摇动轻便自如，没有阻滞、卡死、空转等现象，满负荷时摇力≦12N，静态启动性能良好。
6、表面喷塑
喷塑处理严格按照工艺要求，通过酸洗—脱脂—中和—磷化—表调—水洗—干燥等多道工序，特别是磷化采用加热高温磷化，效果得到了保障，完全符合“钢铁工件涂装前磷化处理技术条件‘的要求。
喷塑采用技术领先的阿克苏·诺贝尔·长诚涂料（宁波）有限公司产品，通过进口喷枪设备高压静电喷涂，180℃20分钟自动加温固化，表面光泽柔和、结合力强、厚度均匀。
主要技术指标达到：
光泽：   40°±5%         GB/T9754-1988
硬度：   ≥0.4
冲击试验：60cm正冲合格    GB/T1732-1993
附着力： 2级              GB/T1720-1979
弯曲试验：2mm             GB/T1742-1986
涂膜硬度：铅笔法≧2H      GB/T6739
涂膜厚度：70±10μm


四、售后服务承诺及优惠条件

一、售后服务内容

1、所供产品符合国家质量检验检测标准，并具有产品出厂检测合格证并通过ISO国家质量管理体系认证。本公司将严格按客户要求组织生产；
2、产品质量保修期限：所供产品质保期为一年，终身维护  质保期内产品任何损坏均免费维修；
3、本公司对所供产品实行终身维修，定期检查，如需维修接电话后1小时做出响应，4小时赶到现场，计划2小时修复完毕；特殊情况，24小时内无法正常修复的，将同种规格型号产品予以更换。保修期以外，保证终身免费维修，本公司负责维修时只收零部件成本费，不收工本费。
4、保证质量，在保修期内，如所供产品维修后仍无法使用，由本公司给予调换或解决。
5、产品到达现场后，如有需要，公司可派专业技术人员进行现场指导培训，直至用户正常使用。所发生的运输、安装费及培训费用由本公司承担。
6、项目完成时我方将全部技术文件、资料及测试、验收报告等文档汇集成册交付采购实体。
7、在产品正常使用后，对产品及用户实行定期回访及不定期寻访，对产品使用情况做细致调查，同时对产品进行检验，检查产品是否在使用过程中出现问题，提前发现问题，提前解决问题，使问题消灭在还未发生之前，保证产品可以正常使用长期使用。在定期回访及不定期寻访中认真做好记录，作为产品维护的第一手资料。
 8、建立客户档案
在公司内部建立详细的用户档案，以便对用户及产品使用情况及时的跟踪调查的依据，同时为定期回访及不定期寻访建好档案。
我公司承诺：以最优质的产品，最优惠的价格，最满意的服务来报答用户对我们的信任
二、优惠条件及措施
1、定期巡检：
产品售出后，我方将进行免费定期巡检（每年四次），如发现问题及时解决，免费（无偿）检查维护。
2、保修：
在保修期内，公司负责免费更换易损件、五金配件，负责产品的检修工作。
3、零部件更换：
对于用户因使用不当而造成的产品损坏，我方将酌情收取更换零部件的成本费，为客户提供有偿服务。
4、保修期后：
我公司所售产品超过保修期后，将以最优惠的价格提供易损件，并给予维修，只收取差旅费和工时费。
三、免费现场技术培训方案
      为了最大程度的满足用户的需求以及保证用户的利益，河北泽信免费提供完善的专业培训。河北泽信在售后操作维护人员培训方面，追求以用户为本，为客户提供完整的售后服务培训，还针对不同类型客户建立完善的培训体系：
（一）明确培训需求：
最大限度地满足客户对产品的了解需求是我们针对客户进行培训的直接目标。通过系统的对器材的使用及维护保养的培训，使客户在售后服务培训方面达到满意。
（二）培训的原则：
1）、客户培训的专用性：
即针对不同规模、不同类型不同层次的客户，我们制定在共同标准体系基础上的差异个性服务，针对每次培训需求的信息反馈做出专业性与对口性强的客户培训规划并切实实施。
2）、客户培训的适度性：
河北泽信的产品涵盖有丰富的服务文化内涵与最贴近民众健康消费的理念，因而河北泽信的客户培训体系具有开放的升级端口，而不是简单地将客户培训仅仅定位于最简单的功能介绍与使用方法，通过培训体系的价值纵深，我们致力于将客户顺利提升到享受河北泽信健康产品带来的深层次文化享受中去！
3）、客户培训的可达到原则
客户培训涉及的全部方法都是精心建立在“从用户的角度出发”的基础上。从器材使用入手，全面使用户对所购器材各个方面的理解及认识达到应有的程度。
4）、客户培训的关联性原则：
   以所购器材知识为核心，以河北泽信的服务价值为主线，我们乐于并有实力提供一切用户感兴趣的相关喜讯与解决方案。
（三）客户培训体系的重点内容
1）、培训的具体形态与方法
讲授法:以在室内教授与讲解、问答交流等形式为主；
现场案例研习:在器材安装调试现场，以实操与示范演练为主；
2）、培训的日期、时间、地点
人员培训日期、时间、地点是在器材安装施工验收完成后，联系用户确定，统一对产品使用者及管理人员进行系统培训。
3）、课程安排
第一节 产品的结构与性能的讲解
第二节 使用操作指南
第三节 日常维修、维护保养讲解与常见问题的处理
第四节 备品、备件和专用工具的保管与使用
第五节 客户权益保障条例讲解、服务流程讲解
我方特别提出对现场管理人员进行细致的培训，确保现场管理人员能独立对完成所有设备的日常检测，对器材出现的问题能够及时发现并进行处理，或通知我方售后服务人员，确保器材安全正常使用。
