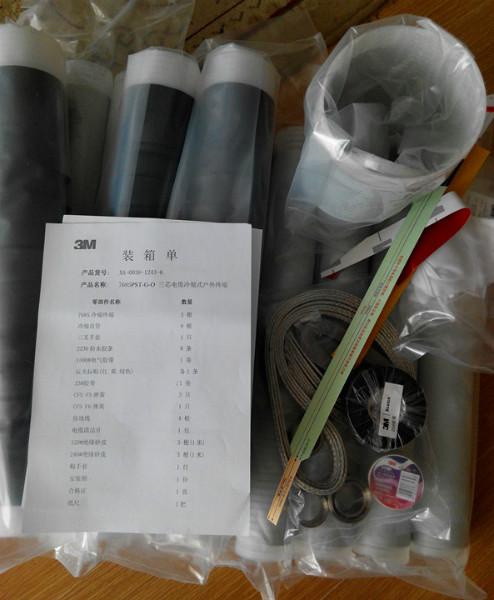

3M冷缩户内/户外/单芯/三芯终端头

 3M冷缩户内/户外/单芯/三芯终端头3M 冷缩式终端接头采用整体预制式紧凑设计,接头主体由柔软的液体硅橡胶材料制成,在使用中不会因为电缆的弯曲而形成绝缘死角。材料本身的绝缘性、耐电痕性、耐高温及耐酸碱性优良, 特殊工艺制造, 具有高弹性,在电缆回路运行中,对电缆本体提供恒定持久的径向压力,与电缆本体同"呼吸",解决交联电缆热胀冷缩过大的难题。
　　3M 冷缩终端接头在出厂前， 每根终端接头主体需进行100％工厂测试， 试验内容包括交流耐压及局部放电检测，确保每个接头局部放电量小于1pc。
3M冷缩终端接头所有产品均通过世界各大权威试验机构和中国国家电力公司武汉高压研究所电气设备质量检测中心认证。值得一提的是3M冷缩终端接头本身还通过像德国VDE0278标准 "水中恒压负荷循环试验"等项目，以证明其本体所具有的优良防水密封性能和对电缆本体始终保持足够的径向压力。

　　3M冷缩户内/户外/单芯/三芯终端头除冷缩终端接头本体的防水密封性能外，根据中国三芯电缆的实际情况，终端接头内外护套的恢复上， 采用防水性、粘结性和从形俱佳的防水绝缘胶带制作，以保证对电缆终端的良好的贴附性能。另配有独特的装甲带，提供高强度的机械保护。3M冷缩户内/户外/单芯/三芯终端头

● 冷缩式单芯橡胶绝缘电缆终端选型表


电压等级   户内                                     户外


  型号  导体截面（MM2） 主绝缘外径（MM2）  型号    导体截面（MM2）  主绝缘外径（MM2）
 8.7/15KV  5623K     25-70    14.2-22.1    5633K      35-70       16.3-22.9
  5624K     95-240    19.8-33.0    5635K      95-240       21.3-33.8
  5625K     300-630    27.7-45.7    5636K      300-500       27.9-41.9


● 冷缩式三芯橡胶绝缘电缆终端选型表


电压等级       户内                                 户外


   型号     导体截面（MM2） 主绝缘外径（MM2） 型号   导体截面（MM2） 主绝缘外径（MM2）
8.7/15KV  5623PST-G 25-70       14.2-22.1 5601PST-G     35-70     16.3-22.9
 5624PST-G1 95-150       19.8-33.0 5602PST-G1    95-150     21.3-33.8
 5624PST-G2 185-300       19.8-33.0 5602PST-G2    185-240       21.3-33.8
 5625PST-G 300-500       27.7-45.7 5603PST-G     300-500     27.9-41.9
注：G1，G2仅为三叉手套的规格不同。


注： 电缆绝缘外径为选型的最终决定因素，导体截面仅作参考。

电压等级 户内/户外


型号 导体截面（MM2） 主绝缘外径（MM2）
26/35KV 7684K   1*50—1*70 21.1-38.9
        7685K 1*95—1*185 26.7-45.7
7686K 1*240—1*630 38.9-58.9


● 冷缩三芯橡胶绝缘电力电缆终端选型表


电压等级     户内                                   户外

  型号     导体截面（MM2） 主绝缘外径（MM2）    型号     导体截面（MM2） 主绝缘外径（MM2）
26/35KV  7684PST-G-I  3*50—3*70       21.1-38.9 7684PST-G-O    3*50—3*70 21.1-38.9
         7685PST-G-I  3*95—3*185      26.7-45.7 7685PST-G-O    3*95—3*185 26.7-45.7
         7686PST-G-I  3*240—3*400     38.9-58.9 7686PST-G-O    3*240—3*400 38.9-58.9
注： 电缆绝缘外径为选型的最终决定因素，导体截面仅作参考。
