扫路机

路面清扫机



     天洁机械（LB系列）自卸式路面清扫机借鉴吸收国内外路面清扫机之优点，融合公司既有的工程机械研发及制造平台，研制生产具有多项国家专利的路面清扫机械。该系列产品采用工程机械专用底盘，配以路面清扫工作装置，整机动力强劲、4轮驱动、铰接式车架、机动灵活、通过性好、作业效率高、可靠性好，可以实现对路面的全面清扫功能，是城郊公路、街道、广场、公园、货场及厂区等路面清扫的理想设备。

        产品主要特点如下：

    ★ 采用工程机械专用底盘、4轮驱动、铰接式车架

    ★ 工作装置采用全液压操控驱动、轻便灵活、安全可靠、作业效率高

    ★ 大容积垃圾箱、上翻式自动卸料、作业时间长

    ★  左右立刷可独立调节，路边清扫效果更好

★ 多种装置可快速更换、一机多用、冬天扫雪夏天扫路

            LB系列路面清扫机技术参数表

一、选择路霸的理由：

1.路霸自卸式扫路机是一种方便、快捷、质优、价廉、自动降尘的环卫设备，广泛用于公路，乡镇道路、厂矿企业、园林、公园等场所的清洁设备，是一种高效率、低耗能的专利产品。

2.配置锡柴发动机，动力强劲，油耗低。

3.风机采用电磁式离合器，安全可靠、操作方便.

4.清扫滚刷采用优质强行尼龙加钢丝混编强度高、抗磨损、耐腐蚀、使用寿命长。

5.清扫时采用高压水泵喷雾降尘，降低粉尘污染，节能环保。

6.全液压操纵系统，性能可靠、操作轻便。

7.驾驶室采用航空式外形设计，前、左、右三方位全透明，最大限度的保证了操作人员的视野。驾驶舱地板中央的透明视窗，可清楚看到作业情况。

8.可调节的座椅和方向盘，驾驶舱冷暖空调，智能操作手柄和控制面板增加了操作的舒适性。

9.机械清扫、收集、自动倾倒垃圾，降低仍劳动强度。

10.我公司集中科研力量在设备液压泵和马达匹配及油路方面做了重要调整，重新匹配让液压动力大幅提高、使得油泵与马达之间更匹配，从而达到作业时间更长、油耗更低的效果。

11.配备延长吸尘装置和高压水枪，实现了一站式高效清洁。

12.操作灵活，清洁能力和爬坡能力强劲，能攀爬15厘米高人行道台阶或者路旁石阶，爬坡能力为22度。





二、路霸扫路机核心技术功能介绍

 1. 自动避障功能

    道路清扫设备在恶劣的作业环境下，底盘和装置极易与地面障碍物发生碰撞，损坏车辆、降低工作效率。因此,我公司研发一种具有遇障自动避让功能,且在通过障碍物后能自动恢复其工作位置的清扫设备。本新型实用技术特点是在扫路车扫盘组件和固定架之间设避让机构，通过支座安装在固定架上，其铰接点位于扫盘组件的前面。避让机构由调节杆、连杆和油缸所组成。调节杆和连杆一端均与支座铰接，另一端与盘形扫刷铰接。油缸一端柔性铰接在固定架上，另一端与连杆相连。在固定架和连杆之间还设有一拉簧；在扫盘扫刷刚性边缘外缘还装有防护栏。本实用新型结构简单，操作起来非常方便，遇到障碍时能自动避让，保护功能可靠。此设计不仅仅提高了车辆的档次，同时为用户解决了不小心撞坏扫盘或扫盘受冲击后无法复位的烦恼。
2. 爬坡功能

一辆好的扫地车主要通过它的清扫功能，爬坡能力以及使用时间与动力功能， 扫路车动力性的好坏通常以扫路车加速性、上坡能力（最大爬坡度）以及最高车速等这些项目作为评价指标。路霸扫路机采用国内知名品牌发动机和变速箱，使设备动力系统达到最佳状态；合理设计工作装置与主机连接系统，实现了作业爬坡最大角度。

3. 吸尘功能

我公司升级产品采用负压纯吸无扬尘技术，液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫至洗扫车下，吸嘴前方。风机使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫至吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。吸嘴可自动调节适应地面凹凸不平的状况；可调节的雾状喷洒水压尘，在节水的同时消除二次污染。

4. 一机多用

   我公司生产的所有驾驶式清扫设备，包括扫路、扫雪、抛雪、推雪各种装置可以短时间互换，冬天扫雪、夏天扫路，真正实现一机多用，满足用户不同工作要求，大大提高单台车的性价比，实现用户的效益最大化。

5. 系统布置形式更加科学合理

   道路清扫车的布置型式是指发动机、泵和驾驶室以及清扫结构的相互关系和布置特点。由于发动机要直连泵，从液压系统设计可知主泵后还需串联两个泵。考虑底盘的空间利用率，所以采用发动机中置，这种布置的特点是驾驶室的布置不受发动机的限制，噪声小、对轴荷分配非常有利，同时也延长了设备重要部件的使用寿命，大大降低了售后事故率及报修率。





三、扫路机使用经济分析报告

路霸自卸式道路清扫机经济效益分析表（2014.9.30）

按建设部有关规定：人工清扫定额600平方米/小时，本清扫车最大清扫能力为48,000平方米/小时，考虑路面污染程度及清扫速度不同，以平均28000平方米/小时计，相当于45个清扫工的工作量。按每年工作300天，每天工作6小时计算，本清扫车清扫与普通扫路车清扫、人工清扫费用对比估算如下：
项目	路霸扫路机	普通扫路车	人工清扫
需要人数（人）	1（包括维修，辅助）	1（包括维修，辅助）	45
城市清扫工月平均工资（元） （二级城市工资标准）	司机3500	司机3500	2000
城市清扫工年平均工资（元） （二级城市工资标准）	3500×1×12=42000	3500×1×12=42000	2000×45×1080000
每天燃油消耗（元） （柴油价格以潍坊2014-9-30算）	6元/升×6×6=216元 平均每小时6升 每天工作6小时	6元/升×8.5×6=306元 平均每小时8升（作业时油泵和水泵长时间工作） 每天工作6小时	——
每年燃油消耗（元） （（柴油价格以潍坊2014-9-30算）	216×300天=64800元	306×300天=91800元	——
月扫刷，工具耗损费（元）	800/每周   （侧刷更换费用） 400×2=800元	1550元/每周 （扫刷更换费用） 1550元×4=6200元	30元/人×45=1350 （工具耗损费）
年扫刷，工具耗损费（元）	800×12=9600 （扫刷更换费用）	6200×12=74400 （扫刷更换费用）	1350×12=16200（工具耗损费）
车辆的年保养费（元）	5000 （底盘的三级保养，上装部分易损件的更换，如橡胶件，触地轮等）	20000	——
年总经费（元）	121400	228200	1096200
路霸路面清扫机： 1）.和人工清扫相比，每年可省近97万余元人民币。 2）.和普通扫路车相比，每年节省10多万元人民币。普通扫路车技术含量低，油耗成本较高，且工作效率低、零配件更换及维修费用较高。作业环境恶劣时没有清扫效果，我们走访的很多客户，尤其是公路工程场合，普通扫路车无法胜任工作。 路霸清扫车，操作简单，油耗低、动力强劲，性价比高，高效实用。而且便于管理，大大提高了厂（场）矿、道路保洁工作的效率，因此可以说是道路清扫的首选产品。

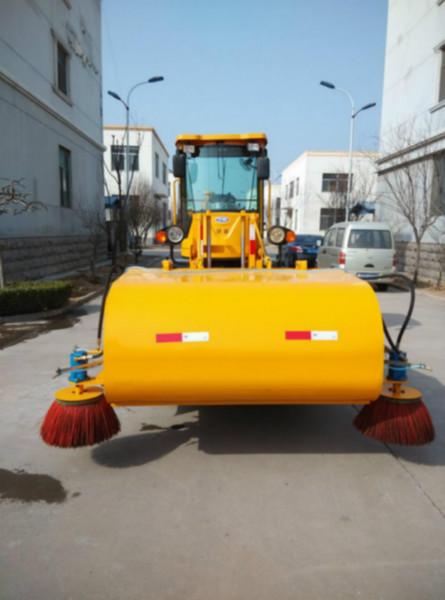

四、设备细节展示图：









五、售后服务

1、产品质量保证：
   本公司所售设备如：扫路机、扫雪机，均享有整机免费保修12个月（人为损坏、不可抗力的因素及易损件除外）。本公司产品质量保证期的起算时间为产品到达用户所在地之日算起。质保期内，有专业维修人员到现场跟踪服务，如产品发生质量问题需维修或需更换产品零配件，由本公司到现场提供免费维修及更换配件的服务，用户无需支付我司维修费用。质保期外，我公司对所售出之产品实行终身维护及技术支持保证。

2、全天候响应服务：
   本公司维修服务提供全天响应服务，即本公司所出售之设备质保期内如出现故障，我公司在接到用户通知后，派出技术及维修人员到场予以处理，直至设备故障完全排除为止。
3、全天24小时服务咨询
      本公司提供24小时免费咨询服务热线400-678-3551，由专业技术人员对用户的问题进行解答，确保解决用户之需要。
4、产品质量跟踪回访服务
      自本公司产品出售之日起，本公司对用户所购之产品实行定期产品质量跟踪回访服务，即本公司派出技术及维修人员定期每月到现场为用户提供免费产品检修（包括设备检修、保养、机器内部清洁、添加润滑油），并由我们的维修人员每月制作设备维护单，由贵司操作人员签字确认后送至贵司相关领导处。对用户日常使用中遇到问题提供解答，实时解决用户在设备使用过程遇到的问题，针对设备每个阶段可能出现的问题与用户进行沟通和交流，做到预防设备故障、及早发现设备问题及时排除，以确保用户设备的正常运行。
