厂商 ：东莞市凯宇电线电缆设备有限公司
广东 东莞- 主营产品：
- 高速绞线机
- 超五类六类对绞机
- 裁线机

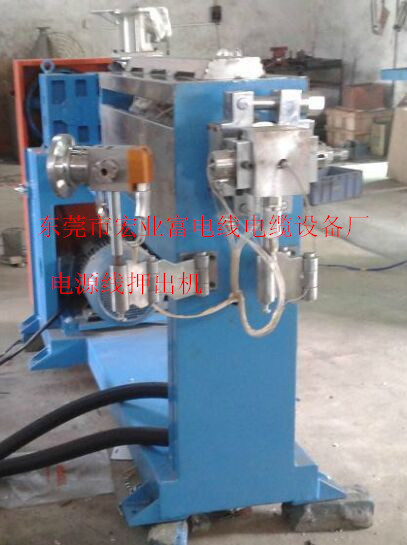

用途广：适用于铁氟龙高温电子线绝缘押出或外被护套押出
出胶稳：螺杆优化设计,耐磨损,不粘胶,经久耐用,出胶稳定
品质高：押出产品同心度:93~97%;外径公差:+/-0.005
温控准：采用SCR功率控制器或固态继电器,配进口优质温控表,机身温度控制在+/-1℃以内
操控易：人性化的机器设计配合友好的操作接口,线径自动回馈,机器操作更简单,更省力,更方便
占地少：将传统的蓄线、引取、收线、计米、火花等辅机重新整合,布局紧凑,总长度控制在20米以内
|
机器型号 |
HYF-40 |
HYF-45 |
HYF-50 |
HYF-65 |
|
机器用途 |
适用于铁氟龙高温电子线绝缘押出或外被护套押出 |
|||
|
芯线规格 |
Φ0.8～2.5mm |
Φ1.0～3.0mm |
Φ1.5～5.0mm |
Φ2.0～8.0mm |
|
押出材料 |
FEP、PFA |
|||
|
螺杆材料 |
德国Hastelloy-276(哈氏合金)/美国Inconel-600(英科乃尔)/中国GH113(新3号钢) |
|||
|
螺杆长径比 |
(24~27):1 |
(24~27):1 |
(24~27):1 |
(24~27):1 |
|
温控段数(机筒+机头) |
4+2 |
4+2 |
4+2 |
4+2 |
|
加热功率 |
15KW |
18KW |
18KW |
25KW |
|
主机动力 |
11KW |
11KW |
11KW |
22KW |
|
引取机动力 |
2.2KW |
2.2KW |
2.2KW |
3.7KW |
|
最高产量 |
30KG/H |
35KG/H |
45KG/H |
100KG/H |
|
最高线速 |
180M/MIN |
180M/MIN |
180M/MIN |
180M/MIN |
|
活动水槽 |
恒温活动水槽,加热功率6KW,移动量400,总长度1.7M,配双段式拭水器 |
|||
|
U型水槽长度 |
10M |
10M |
10M |
15M |
|
蓄线参数 |
Φ120～180蓄线轮,固定轮10沟+移动轮11沟,水平或立式轻轨式蓄线架,长度9M,蓄线量180M |
|||
|
放线型式 |
有轴式或无轴式动力放线,机械摆杆结构,移动滑块调节放线张力 , 配导体张力显示,断线保护,适用于Φ300～500线轴 |
|||
|
收线型式 |
双轴式收线,3HP马达配变频调速,米到停机,光杆排线,适用于ΦΦ300～500线轴 |
|||
|
整机尺寸(长X宽X高) |
20000 X 1500 X 2100 |
20000 X 1600 X2100 |
20000 X 1700 X 2100 |
20000 X 2500 X 2100 |
|
整机重量 |
4.5T |
5T |
5.5T |
6T |
