沥青混合料路面深度构造仪

一、主要特点：

沥青混合料路面深度构造仪即手动铺砂仪用于测定碾压成型的沥青混合料试件、沥青路面及水泥混凝土路面表面构造深度，用以检验沥青混合料的配合比设计、评定路面表面宏观粗糙度、排水性能及抗滑性能。

本产品满足JTG E60-2008《公路路基路面现场测试规程》中T0961-95的要求。

主要特点：塑料一次性精密主操，保证完整性。

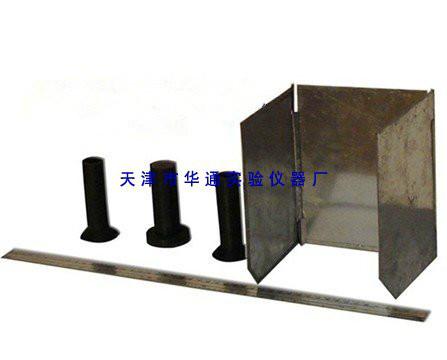

二、主要技术参数：

1、量筒，体积为25±0.15毫米

2、摊铺板。下面贴一块2-4毫米橡胶板

3、挡风板

4、构造深度尺

5、尺寸：50x185x80mm

6、重量：1.76KG



手动铺砂仪测得方法/使用说明：
1、将路面松散颗粒及浮土擦净
2、用储砂瓶将量筒注满干砂，再用摊铺版边缘轻轻敲打量筒三下，加满干砂，刮去高出之干砂
3、将干砂倒在路面上，用摊铺板细心地将砂子在路面上作圆周动作摊铺开，尽可能摊铺成圆形。
4、用构造深度尺分别通过砂面圆心，并互相垂直量取两个构造深度值，取平均值代表该路面这一点的构造深度
5、在同一路段上作5点测定，每点相距3-5米，测点尽可能选在车辙带上，距路面边缘不小于1米，取5点的平均值作为该路段的构造深度
