花洒小球超声波焊接机

供应花洒小球超声波焊接机，超声波焊接机，数字化自动追频超声波

东莞超声波信赖协和，协和超声波有实力，超声波塑焊机，超声波焊接机，超声波模具，专业定制非标超声波。

超声波焊接成功案例成品：

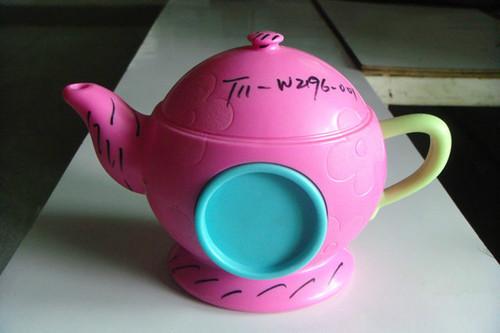

如文件夹，摇铃，电蚊拍，茶壶，墨盒，玩具眼等塑胶产品

面板参数介绍及调节界面中
当前模式：一般本公司超声波设备都提供多种焊接模式以适应不同焊接要求，使用
按键在不同模式之间切换。
延迟时间、焊接时间、固化时间:具体含义以及设置方法后面的章节将细讲。
当前频率:显示当前追踪到的谐振频率。不带焊头将显示变幅器频率，带上焊头显示焊头频率。精确到1HZ，使用的焊头频率应该在20.2K~19.6K之间。
振幅强度：显示了当前的超声波输出强度（即焊头震动的强烈度）。这个值并不是越大越好，视焊接产品而定。大的振幅将更快的输出能量，减少焊接时间，但容易把焊接工件焊碎且容易过载。太小的功率可能达不到熔接强度要求，一般大振幅短时间焊接可以用小振幅加长时间替代。
瞬时功率:开机第一个显示的瞬时功率为很低的振幅时的焊头电流值，这个值不应该超过300W。按了测试音波后，将显示测试时相应设置振幅强度的焊头驱动电流。这个值不应该超500W，这个值可以判断焊头是否正常。过大的焊头驱动电流就意味着该焊头很可能即将或已经损坏。
换能器

超声波电能通过超声波发生器传送到换能器，使高频电能振荡转化为同频率的机械振动。换能器的核心是压电陶瓷，当换能器接通与其适配的高频交流电源，电源对换能器反复充放电使压电陶瓷交替膨胀收缩产生震动，将大于90%的电能转化为机械能。换能器是超声波发生器的负载，是超声波设备中非常重要的一个器件，协和超声波设备有限公司使用的换能器采用优质压电陶瓷晶片，稳定可靠。晶片电极接线处使用硅胶封死，有效防止氧化，进一步延长换能器的使用寿命。。
变幅器
通过换能器产生的振幅非常有限，达不到焊接产品要求的强度，这时需要一个器件来放大换能器参数的震动，变幅器就是用来解决这个问题的，变幅器用来提高或降低通过焊头作用于工件上的振动振幅。变幅器是一个由铝或钛，按特定设计制成的部件，作为超声波重要组件的一部分安装于换能器和焊头之间。变幅器设计成和换能器相同的频率进行共振。通常情况下，变幅器夹持点设计于轴向运行的节点，这样将使能量损失减少到最小，并且防止振动传送到机架上（简称漏波），东莞市协和超声波的变幅器夹持采用改进的抱死式结构，将变幅器紧紧的锁在机架上，即使焊头很长，在焊接过程中也不会有摇晃现象，提高了焊接一致性，进一步减少不良产品的产生渠道。使设备在焊接精密产品时拥有更好的表现。
换能器可以和多种备选振幅的变幅器相连接，拓宽了焊接应用范围，能够满足不同


用户的各种焊接应用的要求。
焊头
根据不同的焊接应用选择或设计焊头。焊头将换能器的震动经过变幅器放大后以一定的压力作用于焊接工件表面上，将能量输出到焊接工件上进行熔接。焊头的形状决定了焊头端面的振幅。材料分为钛合金、铝及钢。钛合金材料具有高强度和低损耗的特性，是制作焊头的最佳材料，但成本高和加工困难。铝制焊头通常通过镀铬、镀镍、涂硬等技术来降低损耗，强度较弱，优点是成本低加工容易。钢制焊头则适用于嵌焊这类要求硬度的低振幅应用，强度高但易发热。
机架的上部部件简介
1. 气缸 － 缸径50mm，最大允许气压：？，在气源的推动下带着焊头上下运动；
2. 电磁阀组件 － 用于控制气缸的上下运动动作，
3. 交叉导轨/滚柱式滑块组件 － 新改良的机架上的换能器/变幅器/焊头夹具固定在滑轨上，从而确保了其上下运动的高精度，高可靠性和大大提高了使用寿命；
4. 下限位装置 － 能调节气缸行程，大大方便调模
5. 气压表 － 显示当前作用于气缸上的气压强度，用0 – 1MPa的气压表显示当前气压；
6. 气压调节旋钮 － 调节进入气缸的气压强度，松开顶部的锁紧螺钉即可旋转旋钮对进气气压进行调节，旋紧顶部的锁紧螺钉，则将旋钮锁定为当前设定的气压强度；
7. 空气过滤器 － 用于对进气的气源进行过滤，以避免气源中的杂物进入电磁阀、气缸等器件从而对机架造成损坏。

机器特点：

外壳造型独特，高端大气有质感;机架一次性压注成型，外观整洁强度高；活动轨道采用精密交叉滚柱型导轨确保平面.02MM；立柱为150*200方通加工而成，强度高几乎零后仰底座为一次性压注成型，外观整洁强度高；面板上放置了一些调节频率较高的旋钮及气压表；彩屏+矩阵键盘操控面板，简便明了的界面，提供直观的人机交互体验；高配版配备精度高达0.0005mm的光栅电子尺,在深度模式中，光栅尺可稳定精确测量到0.005mm的微小位移量；震筒一次性压注成型，外观整洁强度高.；换能器采用热抱死结构,此结构能完全排除大多数超声波机都存在的换能器摇摆问题,同时还能有效的声波噪音。

提供三种焊接模式：1.累计能量：以累计的能量达到设置值作为焊接终止条件。单位：焦耳(J)很少使用；2.时间模式：最早出现，最成熟也是最为常见的模式，以输出时间达到设定时间为终止条件，能完成绝大部分的焊接任务单位：毫秒(ms)推荐使用；3.峰值功率:以焊接时的瞬时功率达到设置值作为终止条件。单位：瓦特(W)非常少使用。

【联系方式】
协和微信号;hwqlovetml新的一年，大家携手合作，迎接2015

功能简介：（全方位保护）

全方位保护设备免受损坏，最大程度延长使用寿命，设备带有温度过高、压力过大而过载保护、换能器松动或焊头裂/换能器裂或其他问题、失谐造成功率严重过高，电流/电压过大、功率模块电路失效、发生器和换能器间的线缆故障、各路直流电源无输出、晶振停止工作、频率偏差过大等等

超声波设备在工作过程中，可能会由于一些意料之外的小概率事件而损坏设备，虽然我们在设计过程中考虑到了各种可能会导致损坏的因素，多一道保护措施将使
设备能更好的应付各种突发状况。

（极速实时追频）

超声波设备在工作过程中，由于焊头发热等原因导致谐振频率偏移，超声波设备需要尽可能快的寻找到即时的谐振频率，利用更新的频率驱动超声波继续工作，这项是数字超声波的基本功能，实现的程度决定超声波的品质，很重要的参数。

如果不能实时跟踪到谐振频率将会引起功率虚高、焊头发热严重、焊接产品一致性差等问题。在非最佳谐振点工作更是大大降低了设备可靠性，因非谐振点工作产生高压而损坏设备，本公司的超声波设备在发出声波时将以每5ms/次的速度更新最佳谐振频率，追频精度高达0.1HZ。确保焊接一致，可靠。

（数字振幅控制）

振幅控制功能可以随时调整振幅的大小从20%到100%，精确到1%。建议值：80；在以往的模拟式超声波焊机中，切换振幅需要转动机箱上的档位旋钮，通过改变变压器变压比实现振幅控制，通常只有3个档位。在数字超声波电路中振幅将可以通过控制器随意调节。
（过载灵活适应）

如果发生器的输出功率超过功率极限值，将启用过载调节器。以前，如果出现过载，发生器将立即停止工作。但是新的超声波发生器将不再这样处理类似情况，其通过启用新的调节器来灵活适应功率过载。超声波发生器集成了“功率过载灵活适应”功能，以确保在输出少量超过最大功率时仍能安全使用，这个功能可以使一些需要比设备稍大功率的超声波设备才能焊接的产品也能正常焊接。

（双语同时调试）

满足国内外客户的需求

系统概述
超声波塑料焊接设备具有结构紧凑、操作简便、移动灵活以及便于维护等优点。超声输出电功率为设备铭牌上标注值，频率为20KHz，并配备有精确同时重复性极佳的数字式超声波发生器，用于焊接过程各个参数的精确控制（精确到0.001S），达到极佳的超声波输出一致性；新设计的焊接机架配备有高品质的滑轨，稳定性再上一个台阶，达到极高的稳定性，达到高可靠、高质量的焊接效果。并且当参数调整设定好后，以后都可以直接用设定好的参数进行焊接而不需要在进行任何调整，提高工作效率。
换能器的高频震动作用到热塑性焊件上，高速的震动是焊件接触面的分子剧烈摩擦，在短时间内产生大量热量，当温度超过焊接塑胶件的熔点时，接触面便相互粘连在一起，停止发超声波后，一段时间后（很短时间）焊接塑胶件冷却，便牢牢的粘在了一起。
超声波信号发生器是一个AC/DC/AC模块，将输入的50/60Hz的工频交流整流滤波转换为310V的直流电，再经过斩波成特定频率的高频交流电，经过高频变压器将信号放大到几千伏高压交流信号后去驱动换能器，使之震动。控制部分所需完成的工作是，负责斩波器件的正确工作，寻找最佳谐振频率，提供及时的保护及响应用户操作等等。
应用范围
超声波焊接系统可用于以下应用：
用途：ABS、PC、PS、PA、PP、PET、压克力等工程塑料制品的焊接、铆接、埋植成型；水壶，文件夹，耳机 U盘 手机电池，充电器，玩具，电子表，乐器，手机外壳，CD外壳等塑胶件的焊接，铆接，成型，螺母的埋植等。
电源输入范围
必须将电源插头插入带有接地端的三眼插座中，超声波信号发生器的可适应的电源范围为220VAC±20%@50/60Hz，外置保险丝位于品字插座中下方位置（使用一颗并在旁边放置了一颗以便备用），使用12A熔断丝管。通过对发生器内部设置的调整，它亦可适应电源范围为110VAC±10%@50/60Hz，使用24A熔断丝管。
警告
超声波电源输入为220VAC，如果要使用110VAC作为输入电源，需要与我们联系，我们为您提高解决方案。切勿未经询问的情况下直接使用110VAC电源，这样做将有可能永久性的损坏设备。
