真空高压断路厂家批发

真空高压断路厂家批发/厂家电话/AB-3S-12/630-20真空高压断器

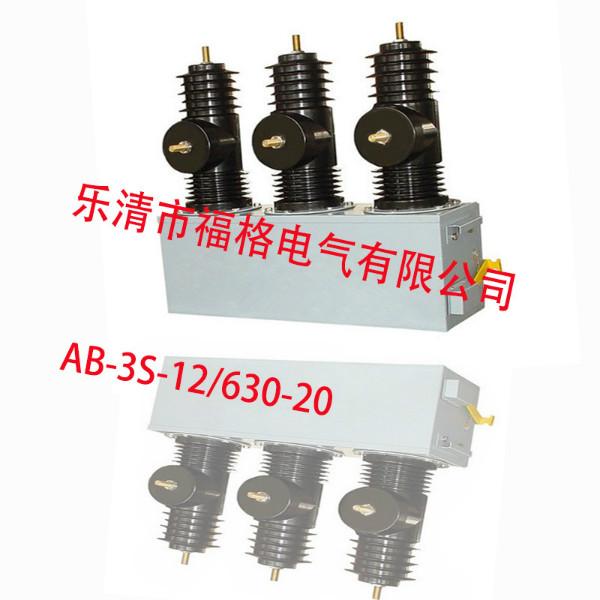

 发乐清市福格电气有限公司专业为您提供AB-3S-12/630-20三相永磁高压真空断路器。

AB-3S-12/630-25G

AB-3S-12/630-25

AB-3S-12/630-20

AB-3S-12/630-20G

AB-3S-12产品主要技术参数

1.)额定电压：                            12kV

2.)额定电流：                            630 （1250） A

3.)额定短时（1min）工频耐受电压：        42kV

4.)额定雷电冲击耐受电压：                75kV

5.)额定短路开断电流：                    20kA

6.)额定短路关合电流（峰值）： 　　 　    50kA

7.)热稳定电流（3s）： 　　　　　 　      20kA

8.)动稳定电流（峰值）：　 　　 　 　     50kA

9.)额定短路电流开断次数：                30次

10.)额定频率：                           50Hz

11.)机械次数：　　　　　　　　　 　　    10000次

12.)主回路电阻：                         ≤ 120 uΩ

13.)电流传感器变比：                     30～1250/1

14.)工作电源电压:                        +24V

15.)爬电比距:                            ≥ 31 mm/kV

 断路器重量: 90+27kg

 外形尺寸:宽950*高280，

产品运输、验收及贮存

1 运输

运输时必须整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。

2 验收

用户收到柱上断路器后应进行如下工作：

1、检查包装是否损坏

2、对照产品装箱单检查文件是否齐全、附件及备件是否齐全。

3、检查柱上断路器铭牌的技术参数、产品合格证是否符合订货要求。

 贮存

本柱上断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合

要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。

产品安装、使用及维护

1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。

2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具

有的合分闸方式进行试操作，以检查各项指标是否正确。

3 断路器可以分单杆架设，也可双杆架设.

4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。

5 用户不得随意更换使用与原型号规格不一致的电器元件。

6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。
