冲击力传感器撞击力传感器

碰撞过程的瞬态数字测量，把力传感器和现代数字测量技术结合起来，用以实现冲击力的时间历程的数字测量。

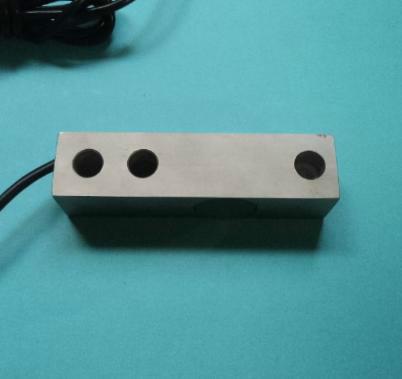

1）测力传感器工作原理

电阻应变式测力传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。

2）4-20mA输出变送器

高精度集成运算放大器是指那些失调电压小，温度漂移非常小，以及增益、共模抑制比非常高的运算放大器。这类运算放大器的噪声也比较小。其中单片高精度集成运算放大器的失调电压可小到几微伏，温度漂移小到几十微伏每摄氏度。

3）冲击力测试采集仪

 冲击力测试采集仪是一款集成了高速AD和复合功能的输入输出双向数字接口。采样率高达 100Ksps，并且内置了放大器，可以由外部的 增益电阻来设置放大倍数。采集到的信号数据可以连续不断的传送到计算机，通过使用配套应用软件或另行编程，可以实现电压表、虚拟示波器、信号记录仪、频谱分析仪等多种高级 功能。并通过USB2.0高速接口与电脑通讯，DAQ采集卡的采集频率最高可达100kHz（即每秒钟采集10万次），从而可以实现电脑采集碰撞瞬间的力值。

4）数据采集软件

对称重传感器、压力变送器、位移传感器等各类传感器采集到的数据通过数据采集卡采集到计算机。

软件可以设置采集频率，最高可达100kHz。可以对碰撞、撞击、爆炸、等时间内的力值、压强、扭矩值等物理量的突变进行精确的采集。

软件根据所采集到的数据绘制时间-力值的曲线图，以便更直观观测数据的变化过程及规律。并可以设置门限报警等功能
