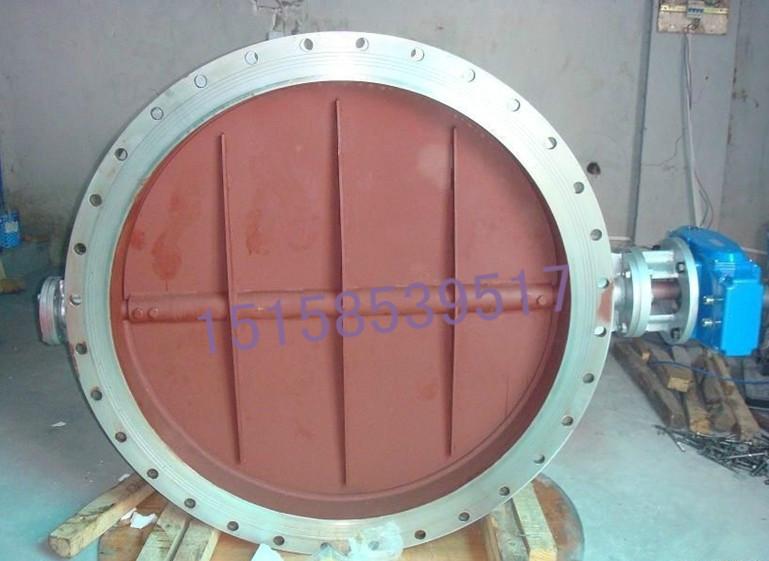

SD343H伸缩蝶阀用途及特点
伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。
3、密封部位可调节更换、密封性能可靠等特点。
SD343H伸缩蝶阀采用标准
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
压力试验:GB/T13927-1992;JB/T9092-1999
SD343H伸缩蝶阀主要技术参数
公称通径
DN(mm)
50～2000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用温度
≤80℃
适用介质
空气、水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
SD
t
343
H
-
6
系列蜗轮传动法兰式伸缩蝶阀
F
10
d
X
16
公称
通径
外形尺寸(参考值)
法兰尺寸和螺栓孔尺寸(标准值)
H
H1
设计最
大长度
设计最
小长度
设计
长度
A
B
0.6MPa
1.0MPa
1.6MPa
毫米
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
80
309
186
156
171
180
200
140
110
88
4-14
165
125
99
4-18
165
125
99
4-18
65
95
337
190
160
175
180
200
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
80
98
347
198
166
182
180
200
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
100
114
373
228
188
208
180
200
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
125
128
405
240
201
220
180
200
240
200
174
8-18
250
210
184
8-18
250
210
184
8-18
150
139
440
246
206
226
270
280
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
200
174
612
265
219
242
400
425
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
250
215
693
295
240
267
400
425
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
300
245
747
308
254
282
450
560
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
350
270
802
327
272
300
450
560
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
400
305
991
368
308
338
535
580
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
450
325
1037
370
310
340
535
580
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
500
360
1127
392
332
362
535
580
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
600
445
1377
441
375
408
570
660
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
700
505
1496
460
400
430
750
550
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
800
560
1584
499
445
475
750
550
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
900
630
1676
520
460
490
750
550
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1000
680
1760
600
530
565
900
750
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1200
795
2018
675
571
623
1000
925
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
1400
900
2363
760
683
722
1000
925
1630
1560
1510
36-36
1675
1590
1530
36-42
1685
1590
1530
36-48
1600
1100
2723
860
770
815
1000
925
1830
1760
1710
40-36
1915
1820
1750
40-48
1930
1820
1750
40-56
1800
1124
2844
930
830
880
1100
980
2045
1970
1718
44-39
2115
2020
1950
44-48
2130
2020
1950
44-56
2000
1292
3127
1020
920
970
1100
980
2265
2180
2125
48-42
2325
2230
2150
48-48
2345
2230
2150
48-62
SD343H伸缩蝶阀安装使用注意事项
式中：PS-管道试验压力，DN-管道直径
5、伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通蝶栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓严禁卸掉(螺栓另配)
6、管道施工现场严禁随意拆卸解体伸缩蝶阀。
7、本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管道上的两法兰面要求平行。
8、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。
9、伸缩管安装在阀门后。
10、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
订货须知：
一、①SD343H伸缩蝶阀产品名称与型号②SD343H伸缩蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定SD343H伸缩蝶阀型号，请按SD343H伸缩蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
