永磁式真空断路器

厂商 :浙江奥良电气有限公司

浙江 温州
  • 主营产品:
  • 配电变压器保护装置
  • 线路备自投装置
  • 电容器电动机保护装置
联系电话 :15967772672
商品详细描述
供应永磁式真空断路器/ZN73A-12/户内真空断路器/户内开关设备供应永磁式真空断路器/ZN73A-12/户内真空断路器/户内开关设备



适用范围

ZN73A-12 系列永磁式户内高压真空断路器是三相交流 50Hz,额定电压为 12kV 的户内开关设备。配装我公司自行研发的永磁操动机构,供工矿企业、发电厂及变电站作为电气设施的控制和保护之用。该产品具有极高的可靠性和长寿命等特点,特别适用于频繁操作、多次开断短路电流等条件恶劣的场所。


使用环境

1. 环境温度不大于 +40℃ 不低于 -25℃;

2. 海拔高度不超过 1000, 高原型不超过 3000m;

3. 空气相对湿度日平均不大于 95%,月平均湿度不大于 90%,饱和蒸气压日平均值不大于 2.2×10-3 Mpa 月平均值不大于 1.8×10-3MPa, 在高湿度期内温度急降时,可能凝露;

4. 地震烈度不超过 8 级;

5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动的场所。




技术参数 ( 见表 )

序号

项目

单位

参数

1

额定电压

kV

12

2

额定绝缘水平

1min,工频耐压

42

雷电冲击耐压(全波)

75

3

额定电流

A

630-1250

1250-3150

1250-4000*

4

额定短路开断电流

kA

20

31.5

40

5

额定短路关合电流(峰值)

50

80

100

6

额定动稳定电流(峰值)

50

80

100

7

额定热稳定电流(有效值)

20

31.5

40

8

额定短路开断电流次数

30

30

20

9

额定热稳定时间

S

4

10

额定操作顺序

分-0.3S-合分-180S-合分

11

机械寿命

≥50000        ≥50000    ≥30000 **

12

永磁机构及传动部分机械寿命

≥100000     ≥100000    ≥100000

13

额定单个电容组开断电流

A

630

14

额定背对背电容器组开断电流

400

15

额定失步开断电流

kA

12.6       16



等待上传

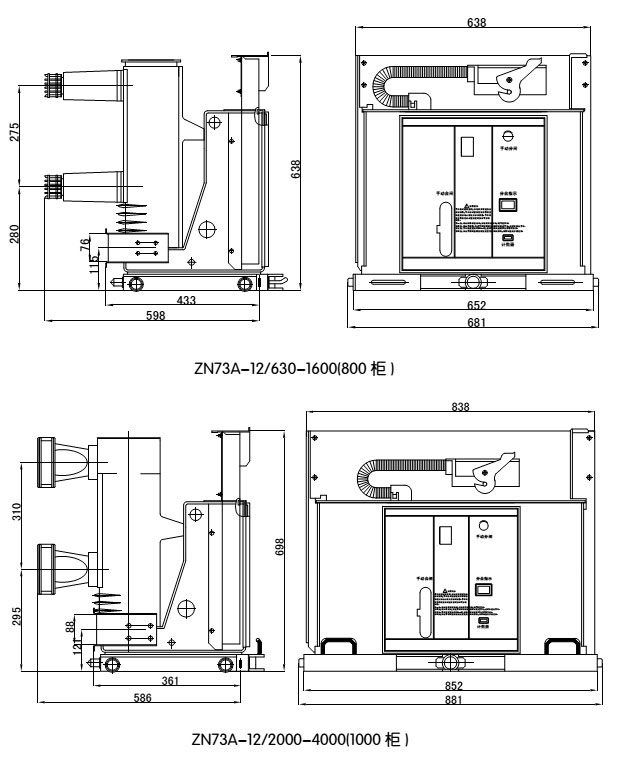

外形及安装尺寸
