互感器二次负荷测试仪

厂商 :江苏华方电气技术有限公司

江苏 扬州市
  • 主营产品:
  • 谐波测试仪
  • 直流高压发生器
  • 电能质量测试仪
联系电话 :13773338558
商品详细描述
HFJS1115H二次负荷测试仪又称电流互感器二次回路负载测试仪,主要用于现场检测CT/PT的二次实际负荷,单机输出电压050V。实验时仅需设定互感器二次额定值,实验结束后,直接显示测试结果,支持现场打印,可存储,省去了人工记录等繁琐劳动,操作简单方便,提高工作效率,是一种性价比较高的高科技产品

HFJS1115H二次负荷测试仪性能特点

1.1安全可靠:

   采用单相AC220V输入电源,并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加1.2安全可靠。

符合国家检修规程:

  设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;符合国家相关检修规定。

1.3功能齐全:

可检测CT/PT的二次负荷项目,轻松实现一机多用。

1.4接线方式简单:

  采用单电源输入端口;仅有2个测试端口就可完成CT/PT的负荷测试项目,接线方式安全简单,非常适合现场使用,能够有效降低劳动强度,提高工作效率;

1.5操作简单:

  操作方式简单,直观方便,有中文操作提示。

1.6体积小,重量轻:

本产品体积小、重量轻、携带方便,适合现场使用。

HFJS1115H二次负荷测试仪主要技术参数

2.1  工作电源:                                                  AC220V±10V

2.2  单机输出电压:                                            050V

2.3  CT负荷测试范围:                               060Ω

2.4  PT负荷测试范围:                                0500VA

2.5  测试精度(CT:1A  PT:100V):   0.5%±5个字

2.5  工作温度:                                         1040

2.6  相对湿度:                                      <85%

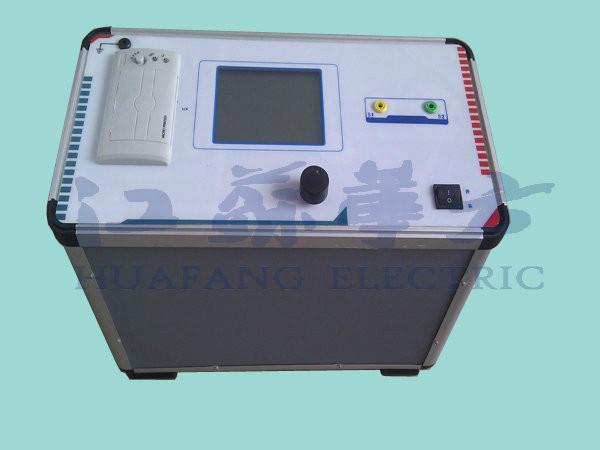

HFJS1115H二次负荷测试仪仪器结构与外观

仪器外箱采用高强度铝合金机箱,坚固耐用,所有的电气部分都在主机内部。

仪器外箱采用高强度铝合金机箱,坚固耐用,所有的电气部分都在主机内部。

面板布置如图4.1所示4.1 面板布置图

键盘说明

键盘共有8个键,分别为:↑、↓、←、→、确定、取消、亮加、亮减。

各键功能如下:

↑、↓、←、→键:上下左右键,

在主界面中用来移动光标,使其指向需要进行的项目功能条(功能条反白显示)。

上下键在参数设置屏中用来修改数字。

左右键用来左右移动光标(反白)。

互感器二次回路负载测试仪智能测试仪生产商

    址:江苏省宝应经济开发区荷香路288

邮  编:225000
