平面度测试机

本公司支持加工定做

基本介绍

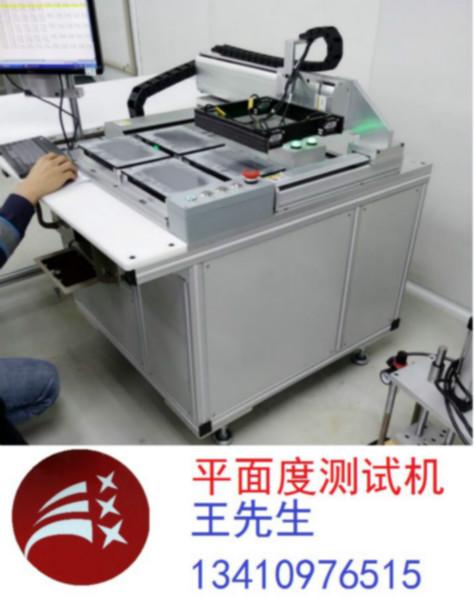

平面度检测仪是的代表性机台，主要由大理石台面、几座、置于大理石台面上的激光测头、电脑及电器控制柜所组成。

1、告诉的图像采集卡+优化的图像处理算法，检测时间可以控制在2.5s之内。

2、单点测量的重复性<10μm，整机重复性<50μm。

3、均布激光三角测头，实现非接触测量。

4、00级的大理石台面提供统一的测量基准。

5、软件界面友好，操作简单。

6、实现条码录入和检索功能。

7、光强软件可控，设备使用时间可知。

广泛应用于大尺寸（400mm*250mm）平面型工件：PDP背板、平板型冲压件、大尺寸硬质塑料的测量。

一款专门针对液晶面板平面度进行视沉定位用激光进行平面度检测的仪器

一.操作流程:

1. 调节定位好激光测头

2.打开电脑里的测量软件并导入编辑好的测量程式

2.将扫描好的工件A放置冶具后按起动按钮,听到”滴”的响声后表示机器找到坐标原点,可以进行正常测量

3. 再按起动按钮,机器运行,通过CCD找到工件MARK点进行对位,对位OK后进行正式测量,对位失败则机器报器同时停止运动,直至对位正确方开始进行下一步工作

4.测完一工件后会有”滴”的警报声,然后自动进行下一工件的测量,操作人员则需及时装已测好的工件拿出并装好需要测量的工件.

二.主要技术指标:

1.机器重复测量精度≤0.003mm,测量精度≤3+L(机器总行程)/200μm;机器定位精度≤0.01mm

2.激光测头:测量高度:30+/-5mm;重复精度:0.06μm;通信输出:RS422

3.测量时间是根据工件大小和测量点数来决定的(机器理论运动速度最快达0.6米每秒,但由于要每个测量点都需要停顿侧时间根据点数增多相应累加)

4.设备上加以加barcord插口,可以做到条码扫描与测量结果进行绑定,结果上传到服务器
