A31蜂鸟开发系统是美睿视讯推出的一款基于全志科技公司A31芯片的开发系统，向用户提供Android4.4和Linux3.3开发包。

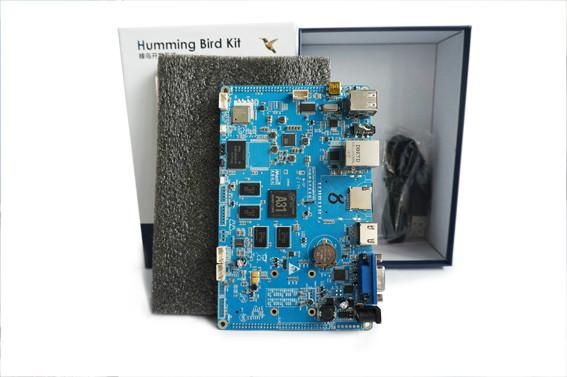

蜂鸟开发系统是一款基于A31的微型板，主板周围有两个USB HOST、一个OTG，一个千兆网口，同时拥有Line-in和HDMI高清视频输出接口，支持VGA，CVBS输入，MIPI接口，以上部件全部整合在约为A5纸张大小的主板上。具备PC的基本功能，只需接通电视机和键盘，就能执行如电子表格、文字处理、玩游戏、播放高清视频等诸多功能。
芯片规格
A31蜂鸟开发系统采用全志A31四核处理器, 该处理器接口丰富, 包括CVBS输入，HDMI，VGA，MIPI/CSI，双通道LVDS，双通道RGB/CPU LCD，SATA，USB，SPI和GMAC等接口。
A31处理器采用四核 ARM Cortex-A7架构，包含了Cortex-A15的所有特点，是目前ARM平台最节能应用处理器。并配备PowerVR? SGX544MP2 GPU，提高系统性能的同时满足良好的游戏兼容性。此外，A31最高支持3840x1080视频编码和解码。
|
CPU |
ARM? Cortex?-A7 Quad-Core 256KB L1 Cache 1MB L2 Cache |
|
GPU |
PowerVR? SGX544MP2 Complies with OpenGL ES2.0, OpenCL 1.x, DX 9_3 |
|
Video |
UHD H.264 4Kx2K video decoding Multi-format FHD video decoding, including Mpeg1/2, Mpeg4 SP/ASP GMC, H.263, H.264,etc. H.264 High Profile 1080P@60fps encoding 3840x1080@30fps 3D decoding, BD/SBS/TAB/FP supported 3840x1080@30fps 3D encoding Complies with RTSP, HTTP, HLS, RTMP, MMS streaming media protocol |
|
Display |
Dual-Channel LVDS 1920x1080@60fps 4 lanes MIPI DSI 1920x1200@60fps Dual-channel RGB/CPU LCD 2048x1536@60fps Integrated HDMI1.4 1080p@60fps |
|
Camera |
Integrated Parallel & MIPI I/F sensor Integrated powerful ISP, supporting Raw Data CMOS sensor Supports 5M/8M/12M CMOS sensor Supports 8/10/12-bit YUV/Bayer sensor |
|
HawkView? |
Static and dynamic defect pixel correction and lens shading correction Anisotropic non-linear Bayer interpolation with false color suppression Programmable color correction, dynamic range compression and contrast enhancement Advanced spatial de-noise filter AE/AF/AWBAnti-flick detection |
|
Memory |
Dual-Channel LPDDR2/DDR3/DDR3L Controller Dual-Channel NAND FLASH Controller with 64-bit ECC |
|
PMIC |
Specially designed PMIC AXP221 21-channel power output and 2.2A Flash charging Comply with USB 3.0 power supply standard |
|
Audio |
Integrated HI-FI 100dB Audio Codec Three integrated differential analog mic amplifiers for headset and phone One digital mic interface with software noise cancellation |
|
OS |
Supports Android 4.1/4.2 and above Compatible with Microsoft Windows 8 |
A31芯片架构
A31芯片亮点
A31四核移动应用处理器主要规格如下：
- 基于4核Cortex?-A7 ARM CPU架构
- 配备业界领先的图形处理器PowerVR SGX544MP2，拥有8个逻辑核
- 支持双通道DDR，双通道NAND Flash
- 集成HawkView摄像头ISP，支持高清图像处理和快速图像捕捉
- 集成MIPI DSI/MIPI CSI模块
- 集成音频编解码模块
跟Cortex-A8相比，Cortex-A7的能源效率是A8的五倍，性能提升达50%，尺寸仅为A8的五分之一。全志A31四核移动应用处理器完美结合了ARM 高性能，在满足了用户对各种应用如网页浏览，流媒体视频，2D/3D游戏等性能需求的同时，将系统功耗降至最低。
- 游戏
在A31四核八显的平台下，游戏渲染的画质进一步提升，锯齿更少，画面更加细腻；同时，游戏兼容性进一步提升，选择与苹果相同系列的GPU，兼容性超过95%。
- 视频
A31体现了全志第四代视频处理技术，支持4Kx2K视频解码，支持蓝光3D@30fps支持4路720P视频同时编解码，4K player支持多视频悬浮显示；视频引擎接口更加开放，开放标准的OpenMax接口。
- 网页
网页浏览支持悬浮视频，同时网页加载速度进一步提升，在带宽充足的情况下，主流网页加载时间低于5秒。
- 相机
A31集成4 lanes MIPI CSI接口，最大支持1200万像素摄像头，支持1080P@60fps录像，可以实现人脸检测，全景拍摄，自动对焦，3D相机等功能。
- 低功耗
A31续航时间提升超过20%：支持待机30+天，100+小时音乐播放，10+小时视频播放，8+小时网页浏览。
- 存储
A31支持16-bit双通道NAND， 读写速度提升100%。
- 显示屏
A31支持eDP或4 lanes MIPI接口的视网膜屏，分辨率高达2048x1536。
- 工具
全志科技推出升级版固件升级工具Phoenixsuit, OTA, 固件修改工具 DragonFace, 以及量产测试工具DragonFire, DragonBoard, DDRTest。
软件特性
支持文件系统: ROM/CRAM/EXT2/EXT3/EXT4/FAT/NTF/JFFS2/YAFFS2等
驱动支持: LCD, Touch Screen, UART, 千兆以太网, HDMI, SATA,VGA等
支持从Nand Flash, SD卡启动引导
默认是Android4.4系统，并提供Android4.4和 linux 3.3源码
Linux系统特性:
lLinux版本: linux 3.3
l图形库支持: Qt
Linux下的UI界面
Android系统特性：
landroid版本: android 4.4
硬件接口描述
|
名称 |
描述 |
|
CPU |
ARM? Cortex?-A7 Quad-Core PowerVR? SGX544MP2 |
|
PMU |
X-Power AXP221“闪充芯”，2.2A PWM 开关充电、智能电源管理专家，可接收 12V 电源适配器，电池，USB 5V电源输入，提供 21路电源输出，包括5路大电流DC/DC，最高效率可达95%。 |
|
DRAM |
4片4G Bit 16位DDR3，构成双通道32位2048M Bytes DRAM。 |
|
NAND Flash |
Hynix H27UBG8T2CTB，4G Bytes MLC 64bit ECC NAND Flash，支持eMMC和tSD NAND Flash, 可作为系统启动设备。 |
|
TF卡接口 |
最高可支持32G卡存储，支持卡检测。 |
|
WIFI接口 |
Wifi BT 二合一模块。 |
|
3G模块接口 |
板载MINI PCI-E 3G模块接口，支持数据通讯。 |
|
Ethernet |
10M/100M/1000M IEEE802.3，采用芯片为 Realtek RTL8201CP RJ45 接口。 |
|
USBHost/USBOTG |
1 个 USB OTG 2.0，2个USB Host接口，2-3个USB扩展插针。 |
|
Headphone/Line-in |
支持立体声耳机输出/音频输入。 |
|
Speaker |
板载 10W立体声功放IC。 |
|
TV-IN |
CVBS输入。 |
|
VGA |
VGA输出插口。 |
|
HDMI输出 |
HDMI v1.4，最高支持1080P@50/60fpts。 |
|
LCD/LVDS |
提供接口作为LCD屏扩展开发，可支持各种尺寸屏：3 寸以下CPU 屏；3 寸以上 RGB 屏；8 寸以上 LVDS 屏。 |
|
Camera |
提供CSI和MIPI 摄像头接口。 |
|
TP 接口 |
支持四线式电阻触摸屏和 TWI 接口电容触摸屏。 |
|
UART |
提供 UART 接口：TTL 电平。 |
|
按键 |
RESET 键，POWER_ON 键等。 |
|
红外遥控 |
IR仅支持红外遥控。 |
|
DC接口 |
12V DC IN。 |
扩展PIN脚说明
支持的排线引脚功能: UART0,1,4,5. (UART1带流控) CSI, MIPI, SPI2, TWI2, GPIO*3,LCD, CTP, RTP。
J4
|
Pin |
Pin Name |
IO type |
Pin |
Pin Name |
IO type |
|
1 |
VCC-5V |
|
2 |
VCC-5V |
|
|
3 |
VCC-5V |
|
4 |
GND |
|
|
5 |
GND |
|
6 |
GND |
|
|
7 |
LCD0-D1 |
|
8 |
LCD0-D0 |
|
|
9 |
LCD0-D3 |
|
10 |
LCD0-D2 |
|
|
11 |
LCD0-D5 |
|
12 |
LCD0-D4 |
|
|
13 |
GND |
|
14 |
GND |
|
|
15 |
LCD0-D7 |
|
16 |
LCD0-D6 |
|
|
17 |
LCD0-D9 |
|
18 |
LCD0-D8 |
|
|
19 |
LCD0-D11 |
|
20 |
LCD0-D10 |
|
|
21 |
LCD0-D13 |
|
22 |
LCD0-D12 |
|
|
23 |
LCD0-D15 |
|
24 |
LCD0-D14 |
|
|
25 |
GND |
|
26 |
GND |
|
|
27 |
LCD0-D17 |
|
28 |
LCD0-D16 |
|
|
29 |
LCD0-D19 |
|
30 |
LCD0-D18 |
|
|
31 |
LCD0-D20 |
|
32 |
LCD0-D21 |
|
|
33 |
LCD0-D22 |
|
34 |
LCD0-D23 |
|
|
35 |
LCD0-CLK |
|
36 |
LCD0-DE |
|
|
37 |
LCD0-VSYNC |
|
38 |
LCD0-HSYNC |
|
|
39 |
LCD-BL-EN |
|
40 |
PWM0 |
|
|
41 |
LCD-PWR-EN |
|
42 |
TP-WAKEUP |
|
|
43 |
TPX1 |
|
44 |
TP-INT |
|
|
45 |
TPX2 |
|
46 |
TWI1-SCK |
|
|
47 |
TPY1 |
|
48 |
TWI1-SDA |
|
|
49 |
TPY2 |
|
50 |
VCC-3V |
|
|
51 |
DSI-D0P |
|
52 |
DSI-D0N |
|
|
53 |
DSI-D1P |
|
54 |
DSI-D1N |
|
|
55 |
DSI-D2P |
|
56 |
DSI-D2N |
|
|
57 |
DSI-D3P |
|
58 |
DSI-D3N |
|
|
59 |
DSI-CKP |
|
60 |
DSI-CKN |
|
J11
|
Pin |
Pin Name |
IO type |
Pin |
Pin Name |
IO type |
|
1 |
VCC-5V |
|
2 |
VCC-5V |
|
|
3 |
VCC-3V |
|
4 |
VCC-3V |
|
|
5 |
CSI-PCLK |
|
6 |
CSI-SCK |
|
|
7 |
CSI-SDA |
|
8 |
CSI-VSYNC |
|
|
9 |
CSI-HSYNC |
|
10 |
CSI-MCLK |
|
|
11 |
CSI-D4 |
|
12 |
CSI-D5 |
|
|
13 |
CSI-D6 |
|
14 |
CSI-D7 |
|
|
15 |
CSI-D8 |
|
16 |
CSI-D9 |
|
|
17 |
CSI-D10 |
|
18 |
CSI-D11 |
|
|
19 |
GND |
|
20 |
GND |
|
|
21 |
CAM-RESET# |
|
22 |
CAM-STBY-EN |
|
|
23 |
CSI-1V5 |
|
24 |
CSI-1V8 |
|
|
25 |
CSI-PWREN |
|
26 |
AFVCC-2V8 |
|
|
27 |
CSI-AF-IO |
|
28 |
CSI-2V8 |
|
|
29 |
GND |
|
30 |
GND |
|
|
31 |
CSI2-D0N |
|
32 |
CSI2-D0P |
|
|
33 |
CSI2-D1N |
|
34 |
CSI2-D1P |
|
|
35 |
CSI2-D2N |
|
36 |
CSI2-D2P |
|
|
37 |
CSI2-D3N |
|
38 |
CSI2-D3P |
|
|
39 |
CSI2-CKN |
|
40 |
CSI2-CKP |
|
|
41 |
MIPI-CSI-MCLK |
|
42 |
GND |
|
|
43 |
GND |
|
44 |
TWI2-SCK |
|
|
45 |
UART5-RX |
|
46 |
TWI2-SDA |
|
|
47 |
UART5-TX |
|
48 |
SPI2-CS0 |
|
|
49 |
UART1-RTS |
|
50 |
SPI2-CLK |
|
|
51 |
UART1-CTS |
|
52 |
SPI2-MOSI |
|
|
53 |
GND |
|
54 |
SPI2-MISO |
|
|
55 |
UART1-RX |
|
56 |
PM4 |
|
|
57 |
UART1-TX |
|
58 |
PM5 |
|
|
59 |
VCC-3V |
|
60 |
PM6 |
|
前景及用途
由于蜂鸟开发系统扩展接口相对其他类似产品要齐备许多以及全球极高的关注度，从而造就它十分强大丰富的社会环境与市场价值，参与的人越多，发展越迅速，市场潜力 也就越大，随之用途也就越广。目前除了上面提到的用到儿童教育以外，还可以当做基本电脑使用，家庭影院高清播放器等等。 用途如下：
? 多媒体播放器
? 客厅游戏机
? 网络电视
? Emulation box
? 车载电脑
? 车载GPS
? 智能机器人
? 服务器
? 电子相册
? 远程（家庭）监控
? 家用报警器/自动化系统
……
