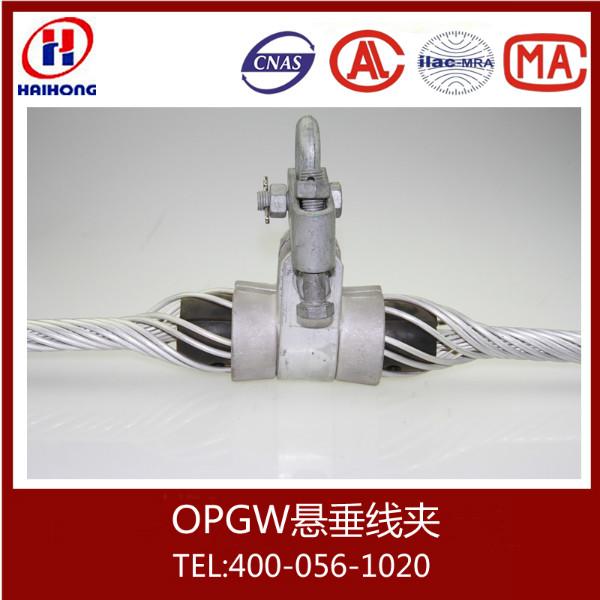

预绞式悬垂线夹

名称：OPGW光缆悬垂线夹

又名：悬垂金具串，单联悬垂金具，双联悬垂金具

品牌：山东海虹

材质：铝合金丝

组成：内绞丝、外绞丝、橡胶夹块、套壳、真角挂环、U型挂环、螺栓、螺母等。



特点：1、应力分布均匀，无集中点，能增强缆线安装点的刚度，对光缆的保护性能好。



          2、有较好的动态应力承受能力，双层结构对于长时间不平衡负载的运行光缆起到

                更大的保护作用，其握力可达光缆极限抗拉强度的10%－20%。



          3、与光缆有较大的接触面积，并配以柔性橡胶夹块，增强的自阻尼，使磨损减小。



          4、表面平整，端部圆滑的外形，提高了电晕放电电压，减少了电能损失。



          5、优质的铝合金材质，提高了线夹的机械性能及抗腐蚀能力，大大延长寿命。



          6、安装方便，无需专业安装工具，免维修，降低施工费用。



使用条件：



              仰角≤25?的杆塔上。



强度：



             线夹破断强度100KN。





光缆名称	规格型号	使用档距（m）	绞丝长度（mm）		色标
			内绞丝	外绞丝
OPGW	PCJ-300-* . *H	100－300	1600	1000	红
	PCJ-500-* . *H	301－500	1700	1100	红
	PCJ-800-* . *H	501－800	1900	1200	红
	PCJ-1000-* . *H	801－1000	2000	1400	红



山东海虹电力器材有限公司对上述参数解释权。

1. 产品质量三包，对所有电力金具设备我公司均严格按照客户所提供图纸及技术要求（技术

    协议）并严格按照国家GB标准设计、生产和检验。

2. 原件采购、设备设计、产品生产制造等过程中，严格按下列质量标准进行控制，确保每个

   工      序均处在质量受控状态，从而保证产品质量。

   中华人民共和国电力行业标准（DL/T763-2001）“架空线路用预绞丝金具技术条件”。

   中华人民共和国电力行业标准（DL/758-2001）“接续金具”

   中华人民共和国电力行业标准（DL/759-2001）”连接金具”

3. 所有出厂产品均严格按检验程序100%进行检验，保证产品一次交检合格率99%，成品抽

    查合格率100%。

4. 所有产品质保期为合同产品通过一个月试运行并通过最终验收之日起12个月。质保期内如

    果发现质量问题，供方在接到需方通知2个小时内（以传真日期为准）给予答复，如属于我

    方的责任，我方负责及时处理。

5. 对所有客户均提供：技术更新、质量更好、服务更佳的产品。










金具的订货除按设计部门提供的金具型号、数量外，由于光缆金具与光缆技术参数配合要求

严格，也就是说两者要有很好的相容性，否则可能导致工程失败。通常金具与缆应作配合性

试验后，才会有较高的可靠性。

一般金具订货时应提供如下技术参数：

1）光缆外径（±0.2-0.3）   mm

2）光缆破断强度（UTS）     KN

3）光缆最大允许张力           KN

4）光缆每日运行张力           KN

5）光缆抗侧压强度               N/10cm

6)  运行档距                        M

7) 光缆最外层绞丝的绞向       左/右

8）短路电流容量                   i2t/ka2s

9) 计算横截面积                   mm?

光缆接头盒需要提供以下参数：

1）光缆芯数。

2）几进几出及对应缆经。

3）分杆用和塔用两种，如为杆用，则需提供杆经。
