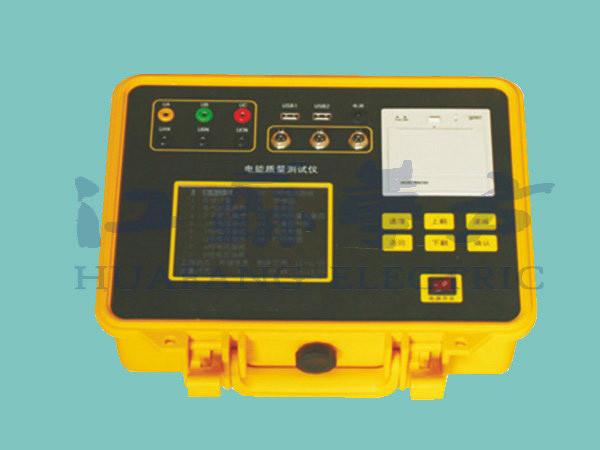

电能质量测试仪

HFJS5015E电能质量测试仪广泛应用于输配电、电力电子、电机拖动等领域。测量分析公用电网供到用户端的交流电能质量。应用小波变换测量分析非平稳时变信号的谐波。测量分析各种用电设备在不同运行状态下对公用电网电能质量。电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。

测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

HFJS5015E电能质量测试仪仪器特点：

1、安全可靠：电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。这样不仅在使用上安全、可靠和方便，而且大大提高了的抗干扰能力。

2、使用方便：便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）,重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。

3、精度高：符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，每周波256个点。

3、软件功能强：采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，使适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。

通讯接口：本仪器设有两个USB接口。USB1通过USB连接线连接电脑，USB2直接插U盘存储测试数据。

4、测试参数多：系统频率、电网谐波、三相电压不平衡度、电压偏差、电压电流真有效值、电压电流基波有效值、真有功、无功、视在功率、2-50次谐波、真功率因数、电能电度、电压骤升骤降、电流浪涌等全部电能质量五大国标规定的参数。

5、实时谐波数据判断：实时判断当前测试的电压谐波、电流谐波数据正常或超标。

后台管理分析软件Dz200 Pro 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于

WIN9X/2000/XP/NT 操作系统。详细介绍参照软件使用说明书。

HFJS5015E电能质量测试仪技术参数

频率测量：

测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.

测量误差: ≤0.02Hz

输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-800V；U0\U0N输入范围AC 5V-450V

输入电流量程：0.06A-6A，其他量程可以根据用户要求选配

电压和电流精度：满量程的±0.1%

基波电压和电流之间相位差的测量误差：≤0.5°

谐波电压含有率测量误差：≤0.1％

谐波电流含有率测量误差：≤0.2％

三相电压不平衡度误差：≤0.2％

电压偏差误差：≤0.2％

能量：满量程的0.2％

功率：满量程的0.2％
