商品详细描述
供应在线谐波监测仪,在线谐波监测仪价格,电力波形谐波检测系统 HFJS5015B在线谐波检测仪主要用于测量、分析公用电网到用户端的交流电能质量,其测量分析:电压偏差、频率偏差、三相电压不平衡度、电网谐波、间谐波。即:应用小波变换测量分析非平稳时变信号的谐波、测量分析各种用电设备在不同运行状态下对公用电网电能质量。负荷波动监视:定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数。HFJS-5015B可广泛地应用于输配电、电力电子、电机拖动等领域。

HFJS5015B在线谐波检测仪技术特点:

1、安全可靠:电压输入采用高电压隔离模块,电流输入采用高精度电流变器使输入信号和测量系统安全隔离。大大提高了的抗干扰能力。

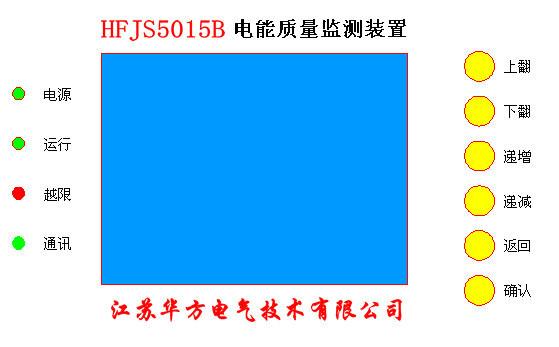

2、使用方便:采用中文界面,简洁的按键操作,用户使用更方便。

精度高:符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法,无近似计算,采用高精度A/D16 位),同时采样,采集速率12.8 kHz

3、软件功能强:采用DSP+ARM+CPLD 内核,处理速度快,软件功能丰富,使HFJS-5015B适用于复杂的测试工作和数据处理工作,大大提高了测试效率和水平。

4、通讯接口(RS-232/485,网口)HFJS-5015B电能质量在线监测装置通常采用RS232RS485通讯。如需通过以太网通讯,需要合同中另行规定。

2RS232的发送端

3RS232的接收端

5RS232的接地端

5、测试参数多:系统频率、三相电压不平衡度、电压偏差、频率偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、视在功率、有功功率、无功功率、2-63次谐波、50次间谐波、功率因数等电能质量国标规定的参数。

6、大容量存储:在线式电能质量监测装置内置512M 内存,以5分钟为单位存储数据,每通道可以连续存储3个月的历史数据。

HFJS5015B在线谐波检测仪技术指标

频率测量:

测量范围:4555Hz,中心频率50Hz,测量条件:信号基波分量不小于80F.S.

测量误差: 0.02Hz

输入电压量程:10-120V

输入电流量程:5A

基波电压和电流幅值:基波电压允许误差≤0.5F.S.;基波电流允许误差≤1F.S.

基波电压和电流之间相位差的测量误差:≤0.5°

谐波电压含有率测量误差:≤0.1

谐波电流含有率测量误差:≤0.2

三相电压不平衡度误差:≤0.2

电压偏差误差:≤0.2

功率偏差:≤0.5
