 工业无主机双工对讲系统技术说明书

第 1 章 系统概述

1.1 系统特点
无主机呼救呼叫系统是为重工业环境通讯而专门设计的多方调度对讲方案。 A:该系统适用于噪音大、极端温度、沙尘多和潮湿，盐碱腐蚀等恶略环境。

B:“多方对讲”呼叫系统实现两种操作功能，第一种是通过提机一键自动拨号组呼，另一种是环 线内实现两人之间私人对讲，或多组两人之间一对一通话。最多可以12个人之间互相私人对话 C:该系统还可以联接外部网络,分机可以和本网络以外的电话联系!

1:运用这个系统可启动多方通话或者广播时，操作员在站点处从支架拿起听筒，按下“*”按键 并用麦克风说话。 2:所有其他站点的电话都会响铃并自动接听。其他使用人员都可以拿起话筒接听电话，参与到对 话当中。这个系统能够实现没有串音和不受干扰同时对讲，通话结束后每个站点都会自动断线。 3:运用这个系统对指定一方发起通话或者广播，操作员在站点处从支架拿起听筒，按下任何您想 要拨打的ID号(分机号码）并用麦克风说话，通话结束后每个站点都会自动断线。
4:特点： 话机与话机是并联接线两方，多方沟通对讲 壁挂式，桌面式和支架式 室内，室外和危险场所型号
中心供电（都是一个）适用于110VAC~ 230VAC 最大距离7KM 30个分机 如果多于30个分机过远于7KM,每个站点需要110VAC~ 230VAC AC供电 内置8W的扬声器自动广播
可自动接听和挂断的模拟系统 自检功能 LCD显示拨打号码跟来电号码 最后一个号码重复拨号 可编程号码
2个速播键 规格：
1、坚固的BMC机体，防破坏
2、防水等级IP66，适用温度范围:-35℃ to +75℃
3、磁簧挂钩开关
4、电话线供电。没有外接电源或是电池供电
5、雷电保护ITU-T推荐
6、听筒：由特殊的BMC制成，高抗击防护，防水，可供选择的电线管
7、助听器兼容接收机
8、分机完整性部线使其他站检查电话仍运作自检功能
9、七分钟通话限制
10、容易安装/更换 应用：
.广泛应用于海油平台、核电厂、造船业，化工厂，炼油厂，钢铁厂，地铁隧道，等大型基建项 目



1.2 系统组成
由壁挂式话站、台式话站、IIC  防爆用户机、外线电话话站、单向广播话站、  线路均衡器、通 讯电缆、交流  220V电源等组成。

1.3 系统供电方式
交流 220V 集中供电。

1.4 话站类型
室内壁挂式话站、室外壁挂式话站、台式话站、IIC 防爆用户机、外线电话话站、单向广播 话站。

1.5 话站容量

系统话站容量：2～99 门。

1.6 传输距离

系统有效传输距离为：26Km。

第 2 章 技术特性

 2.1 使用环境条件
??环境温度：-30℃～+70℃（室外壁挂式话站）

??-10℃～+35℃（室内台式话站）

??相对湿度：≤90％

??环境噪声：≤110dB（室外壁挂式话站）

??大气压力：70Kpa～106Kpa

 2.2 主要性能
2.2.1广播呼叫
摘机后通过;1.按选 L1 +外线号码：拨打外线。2.按选L2或L3，按#+ID号：单呼（一对一呼叫）。 3.按选L2或L3，按#+99999：全呼。4.按选L2或L3，按#+组号码：组呼。5.按选L2或L3，长按地址速拨键
3秒，听到拨号音松手。
开启系统广播功能，进行广播呼叫；



2.2.2双工通话
被叫用户摘机后可通过手柄话筒或者按免提键与主叫用户进行双工通话；

2.2.3信道转换
被叫用户摘机后可通过手柄话筒与主叫用户进行双工通话；

2.2.3 信道转换

操作旋钮开关可对3 ～ 6通话信道进行选择；

2.2.4 广播静音设置

维护人员可通过主板上的静音开关对本用户的广播呼叫音量进行设置；

2.2.5 与PSTN外线电话用户进行语音通讯

通过外线电话话站可实现PSTN外线电话用户进行广播呼叫及应答通话；

2.2.6 扩容方便
每个话站独立工作，所有话站通过 8 ～ 14芯电缆并联工作，任一话站故障不影响其它用户站正 常运行，可随需求对用户话站进行扩充、搬迁，不受限制。

2.3 主要指标
2.3.1工作电源

??电源电压：AC 220V±10% 50Hz±5%。
??功 耗：静态≤3W，动态时台式话站≤10W，壁挂式话站≤25W。
2.3.2通话信道
? 输出幅度：有效值：2V（负载阻抗33Ω）；

??输出幅度界限：有效值：1.5V（负载阻抗 33Ω）；

??增 益：70dB 以上可调；

??频率响应：250  ～ 5500Hz±3dB；

??失 真 度：≤5％，1000Hz；
2.3.3 台式话站广播部分
??输出幅度：2W（负载阻抗8Ω）；

??增 益：常态 50dB，调节范围（40  ～ 68  dB）；

??频率响应：250  ～ 5500Hz±3dB；

??失 真 度：≤5％(测试频率：1000Hz、输出幅度：3W)；

? 输入阻抗：50KΩ；

? 输出阻抗：8 ～ 16Ω。



2.3.4 室外壁挂式话站广播部分

??输出幅度：15W（负载阻抗 8Ω/16Ω）；

??增 益：常态 58dB，调节范围（40 ～ 68  dB）；

??频率响应：250 ～ 5500Hz±1.5dB；

??失 真 度：≤5％(测试频率：1000Hz、输出幅度：12W)；

??输入阻抗：50KΩ；

??输出阻抗：8 ～ 16Ω。

2.4 系统传输距离
系统有效传输距离为：26Km。

2.5  信道数
系统共有广播信道一个，通话信道五个，通过话站上的旋转开关可选择通话信道，最多可达

3 ～ 6对用户同时通话。

2.6  安全性
2.6.1绝缘强度
话站可承受50Hz、1500V交流电压无击穿和飞弧现象。

2.6.2绝缘电阻

话站在常温下，交流电源接口到设备金属机壳间的绝缘电阻不小于2MΩ。

2.6.3泄漏电流

话站泄漏电流不大于3.5mA。

第3章 结构特征

3.1 台式话站
由台式话站和电源接线箱组成，其中台式话站外形尺寸：L：250(mm)，W：225(mm)，H：115(mm)， 电源接线箱外形尺寸L：210(mm)，W：305(mm)，H：125(mm)，见图1。另可外接5W扬声器。

                                           图 1

3.2  室内壁挂式话站
由室内壁挂式话站和 15W扬声器组成，话站外形尺寸：L：290 (mm)，W：185(mm)，H：118(mm)， 见图 2。

                                                  图 2

3.3 室外壁挂式话站

由室内壁挂式话站、防护箱和 15W 扬声器组成，防护箱外形尺寸：L：400(mm)，W：300(mm)，
H：150(mm)，见图 3。

                                               图 3

3.4 外线电话话站

外形尺寸L：400(mm)，W：300(mm)，H：150(mm)

3.5 线缆接线箱

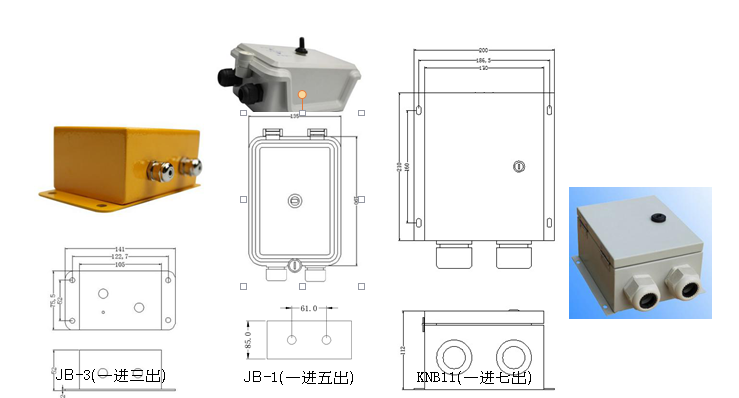

有 JB-3(一进三出)、JB-1(一进五出)、KNB11(一进七出)三种，内部配有接线板，线路已经在内 部连接完成，可根据现场需求进行配置，外形尺寸见图 4。

                                                      图 4

第 4 章 安装和调整

4.1   安装要求

4.1.1 室内壁挂式话站和室外壁挂式话站

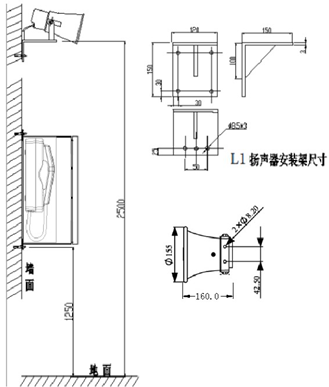

安装时底部应高于地面 1.25 米，接 15W 扬声器安装应高于地面 2.5 米，见图 5；

          图 5

4.1.2 外线电话话站

外线电话话站接线箱安装在操作室内便于安装维修处。

4.1.3 地线

室内壁挂式话站、室外壁挂式话站、电源接线箱和线缆接线箱等金属壳体在安装时要可靠接地。
4.2  配管、电缆敷设

4.2.1    为适应工矿企业复杂、恶劣的现场环境，电缆应金属配管敷设。

4.2.2 系统组网采用专用全屏蔽电缆。
4.2.3    为避免电磁干扰，在电缆沟道或电缆桥架上布线时，应避开高电压、大电流、强磁场环境。 执行通信电缆布线的相关规定。

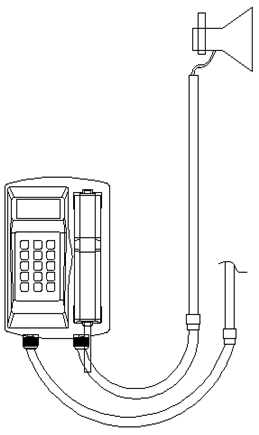

4.2.4    电缆配管与话站之间用金属弹簧软管连接。

                  图 6

4.3   系统连接
4.3.1   在线缆上接线端子作业前将需连接至同一端子的芯线用 Y 型端子或圆形端子进行压接，以保证 其良好的传导特性；

4.3.2   在连接 8 ～ 14 芯电缆前应对线序进行定义，保证每个接线端均符合事先的定义便于现场安 装及日 后维护；

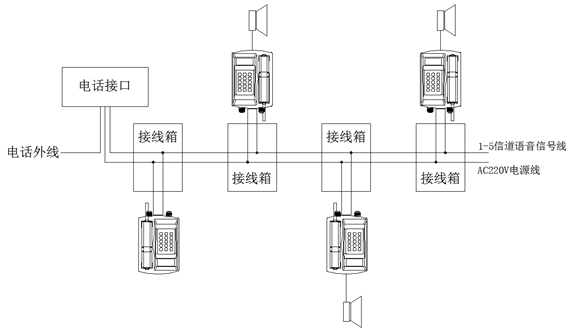

4.3.3   系统连接示意图，见图 7。
