供应PID调节无纸记录仪，工业无纸记录仪，彩屏无纸记录仪 概述 |
|
| 功能特点 | ||||||||||||||||||||
|
|
||||||||||||||||||||
| 主要技术指标 | ||||||||||||||||||||
|
1.输入信号：多12通道隔离型信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。 2.信号类型： 标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V； 标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA； 毫伏信号：0～20mV、0～100mV、±20mV、±100mV； 热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26； 热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2； 线性电阻信号：0～400Ω； 3.精度：±0.2％FS。 4.采样周期：1秒。 5.存储容量：内部Flash存储器容量64M Byte。 6.记录时间：12通道，64M Byte容量。 |
||||||||||||||||||||
|
||||||||||||||||||||
|
存储长度（不断电连续记录）的计算： 24天（间隔1秒时）- 5825天（间隔240秒时） 计算公式：记录时间（天）=  （注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算） 7.模拟量输出：4～20mA(负载电阻≤550Ω)、0～20mA(负载电阻≤550Ω)、0～10mA(负载电阻≤1.1KΩ)、 1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）。 8.报警输出：多18路报警继电器常开触点输出，触点容量3A/250VAC（阻性负载）。 9.配电：变送器配电电源，额定电压24VDC，电流250mA。 10.通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。 11.供电：电压范围85～264VAC；频率范围：50～60Hz；大功耗：20VA。 12.工作条件：工作温度：-10～60℃；湿度：10～90％（无结露）。 |
7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。
| 仪表选型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NHR-83 □-□/□/□-□-□-□-□ ① ② ③ ④ ⑤ ⑥ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
备注1：在24路输入通道数中，多带8路PID控制输入。 备注2：模拟量控制输出通道数+继电器控制输出+固态继电器驱动电压输出≤8； 控制输出通道数+变送输出通道数+报警输出通道数≤18；

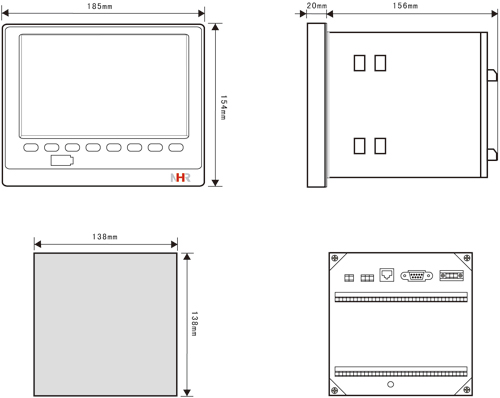

仪寸
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

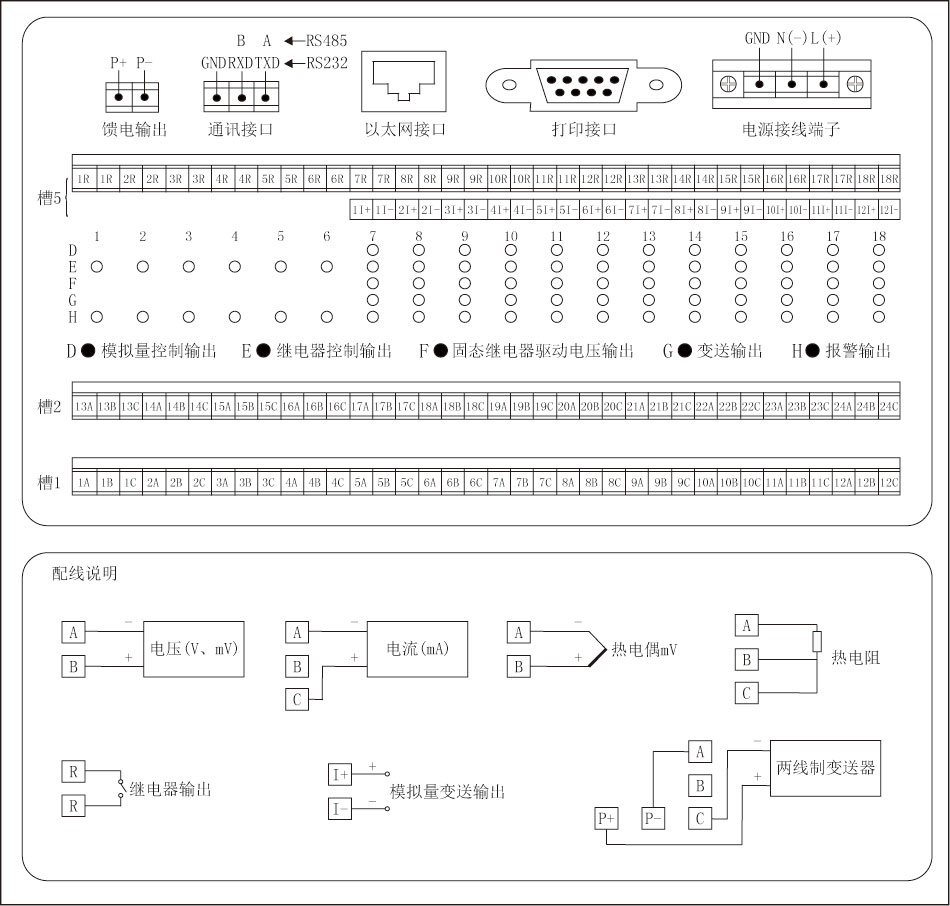

接线图
