商品详细描述

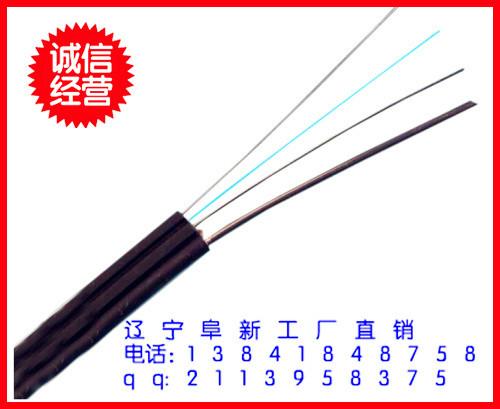

供应阜通FTTH 入户室外自承式皮线皮线

接入网用蝶形引入光缆：

产品简述

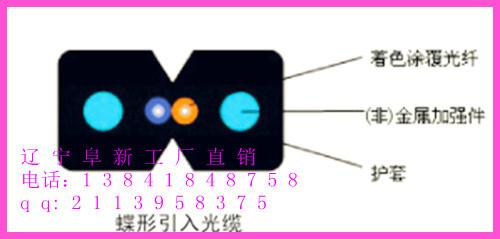

蝶形引入光缆在市场上被俗称皮线光缆，它是将光通信单元（光纤）处于中心，两侧放置两根平行非金属加强件（FRP）或金属加强构件，最后，挤制黑色或彩色聚氯乙烯（PVC）或低烟无卤材料（LSZH，低烟，无卤，阻燃）护套而成。皮线光缆因为柔软、轻等特点；使得其在接入网中被大量使用；皮线光缆学名：接入网用蝶形引入光缆；由于其形状呈蝴蝶形状；所以又有人称蝶形光缆、8字光缆。

应用

阜新信通线缆有限公司生产的蝶形引入光缆，主要应用于FTTH光缆线路的入户引入段，及其他光纤接入的FTTO和FTTB等网络的用户引入段；在目前国内FTTH工程中较受关注。

阜新信通线缆有限公司根据国家标准YD/T1997-2009生产的皮线光缆具有以下特点。

?特种耐弯光纤（G657），提供更大的带宽，增强网络传输性能；

?两根平行FRP或金属加强件使光缆具有良好的抗压性能，保护光纤；

?光缆结构简单，重量轻，实用性强；

?独特的凹槽设计，易剥离，方便接续，简化安装和维护；

?低烟无卤阻燃聚乙烯护套或阻燃聚氯乙烯护套，环保。

?可与多种现场连接器匹配，可现场成端。

性能指标（阜新信通线缆有限公司生产）

蝶形引入光缆的典型结构尺寸：
光缆类别	外形尺寸标称值（H*L）		容差
	1芯和2芯	4芯	1芯和2芯	4芯
蝶形引入光缆	2.0*3.0	2.0*4.0	±0.1	±0.2
注1：H表示光缆的短轴长，L代表光缆的长轴长
注2：对于自承式的光缆，除开吊线部分的尺寸应该满足该表的规定

蝶形引入光缆光纤尺寸参数：

光纤类型	模场直径（μm）		包层直径（μm）		包层不圆度（%）	芯/包层同心度误差	涂覆层直径（μm）		着色层直径（μm）		包层/涂覆层同心度误差
	标称值	容差	标称值	容差			标称值	容差	标称值	容差
B1.1	8.6~9.5	±0.7	125.0	±1.0	≤2.0	≤0.8	245	±10	250	±15	≤12.5
B1.3
B4	8.0~11.0
注：B1.1和B1.3类光纤模场直径为1310nm波长下的值，B4类为1550nm波长下的值

蝶形引入光缆允许拉伸力和压偏力：

光缆类型		受力类型	拉伸力（N）	压扁力（N/100mm）
蝶形引入光缆	GJXV、GJXH、GJXDV、GJXDH	短期	200	2200
蝶形引入光缆	GJXV、GJXH、GJXDV、GJXDH	长期	100	1000
蝶形引入光缆	GJXFV、GJXFH、GJXFDV、GJXFDH	短期	80	1000
蝶形引入光缆	GJXFV、GJXFH、GJXFDV、GJXFDH	长期	40	500

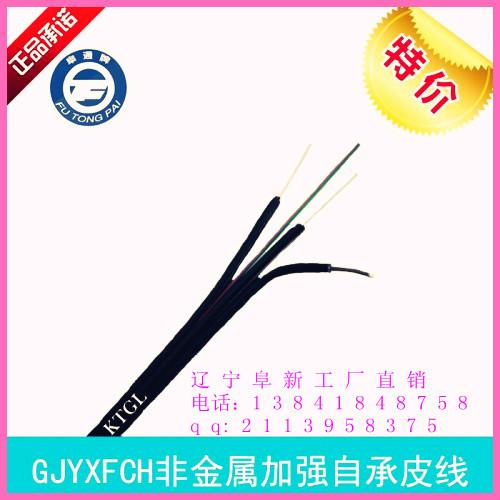

自承式蝶形引入光缆	GJYXCH、GJYXDCH、GJYXFCH、GJYXFDCH	短期	600	2200
自承式蝶形引入光缆	GJYXCH、GJYXDCH、GJYXFCH、GJYXFDCH	长期	300	1000
