产品特点：TQ-1H2方座式轮辐式称重传感器高度低，钢性好，精度高，抗偏载能力强。
产品用途：TQ-1H2方座轮辐式称重传感器适用于皮带秤，料斗秤，仓储秤，料罐，材料力学试验机，劳保安全检测设备等。
量程：3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、200 kN(20t) 、300 kN(30t) 、500 kN(50t)、1000 kN(100t)

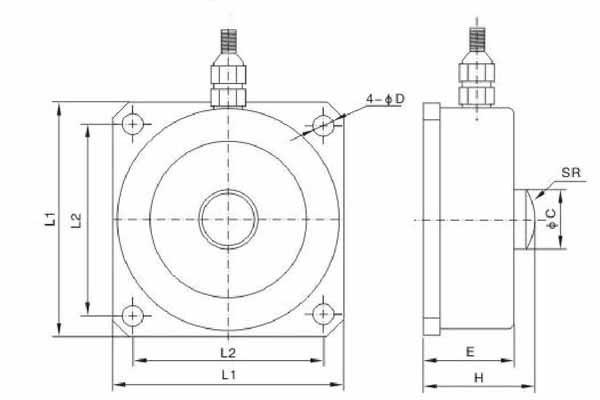

技术参数及外形尺寸：
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
0.3-100t |
|
2 |
综合精度 |
≤0.03%F.S;≤0.05%F.S |
|
3 |
灵敏度 |
2.0mV/V |
|
4 |
输入阻抗 |
380±10Ω或750±15Ω |
|
5 |
输出阻抗 |
350±3Ω或700±5Ω |
|
6 |
绝缘阻抗 |
≥5000MΩ |
|
7 |
适用温度范围 |
-20~65℃ |
|
8 |
安全过载 |
150％F.S |
|
9 |
材质 |
合金钢或不锈钢 |
|
10 |
激励电压 |
10V(DC/AC) |
|
11 |
接线方式 |
红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
|
量程（t） |
L1 |
L2 |
ΦC |
ΦD |
H |
E |
SR |
|
0.3-1 |
74 |
62 |
16 |
6.5 |
41 |
33 |
52 |
|
2-7 |
90 |
73 |
20 |
8.5 |
54 |
44 |
70 |
|
10-25 |
116 |
96 |
30 |
11 |
82 |
70 |
91 |
|
30-50 |
132 |
108 |
38 |
13 |
97 |
85 |
120 |
|
100 |
240 |
190 |
76 |
26 |
125 |
112 |
200 |
