福建虹润推出彩色流量无纸记录仪

供应福建虹润推出彩色流量无纸记录仪，多通道无纸记录仪生产厂家，价格

    NHR-8600/8600B系列彩色/蓝屏流量无纸记录仪采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗扰设计。24路输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）其中可带8路流量输入。具有继电器报警输出，变送输出，流量积算，温压补偿功能；可带RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示，流量显示。

功能特点 ★7英寸800*480点阵宽屏TFT高亮度彩色图形或蓝底白字液晶显示，LED背光、画面清晰、宽视角。 ★全中文人机界面，操作使用极其简单，组态简便可靠，软件密码锁保证组态。 ★采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S，实时检测、显示、记录、报警;提供二、四、六、十二、十六、二十四路6种数显画面供用户选择。 ★全隔离输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。 ★每个通道均可设置成流量累积，多可设置8路流量累积。 ★提供月、日、时、班报表功能。 ★具有掉电记录功能，防止断电窃汽。 ★拥有供需双方贸易结算纠纷的小流量补足、超额补足计量、小信号切除等功能。 ★带8路流量累积运算功能，支持孔板、涡街等流量装置及蒸汽、水、一般气体等补偿介质的补偿运算。 ★全新T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。 ★外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。 ★标准串行通讯接口，支持ModBus-RTU通讯协议。 ★10M  Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。 ★配备标准USB2.0接口，U盘支持FAT、FAT32格式，历史数据转存快捷方便，大可支持8G容量。 ★支持SD卡扩展功能，SD卡支持FAT、FAT32格式，延长数据记录时间，大可支持8G容量。 ★用大容量FLASH闪存芯片保存设置参数和历史数据，断电后数据可久保存。 ★全铝密封外壳，保证仪表在恶劣环境中正常工作。

主要技术指标

1.输入信号：12通道隔离型信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。 2.信号类型： 标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V； 标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA； 毫伏信号：0～20mV、0～100mV、±20mV、±100mV； 热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26； 热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2； 线性电阻信号：0～400Ω； 3.精度：±0.2％FS。 4.采样周期：1秒。 5.存储容量：内部Flash存储器容量64M Byte。 6.记录时间：12通道，64M Byte容量。

记录间隔 1秒 2秒 4秒 6秒 15秒 30秒 1分 2分 4分 记录长度 24天 48天 97天 145天 364天 728天 1456天 2912天 5825天

存储长度（不断电连续记录）的计算： 24天（间隔1秒时）- 5825天（间隔240秒时） 计算公式：记录时间（天）=

7.模拟量输出：4～20mA(负载电阻≤550Ω)、0～20mA(负载电阻≤550Ω)、0～10mA(负载电阻≤1.1KΩ)、 1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）。
8.报警输出：多18路报警继电器常开触点输出，触点容量3A/250VAC（阻性负载）。
9.配电：变送器配电电源，额定电压24VDC，大电流250mA。
10.通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。
11.供电：电压范围85～264VAC；频率范围：50～60Hz；大功耗：20VA。
12.工作条件：工作温度：-10～60℃；湿度：10～90％（无结露）

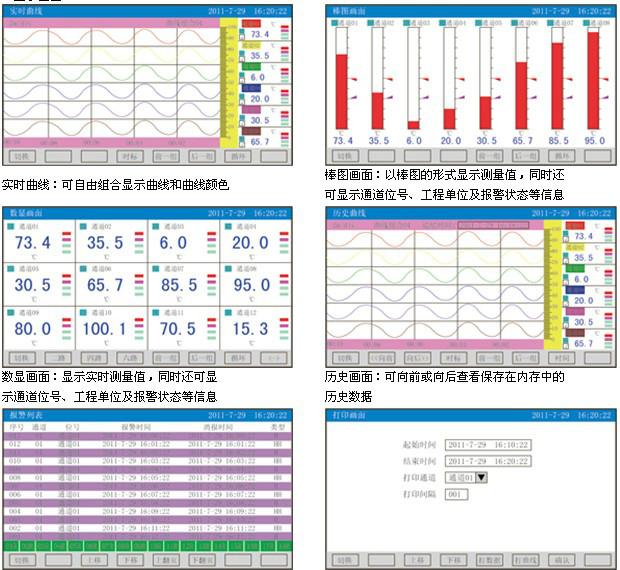

显示画面





仪表选型

①输入 通道数(备注1)		②频率输入通道数(备注1)				③变送输出 通道数(备注2)		④报警输出 通道数(备注2)		⑤供电电源
代码	输入	代码	频率输入(12V配电)	代码	频率输入(24V配电)	代码	输出通道	代码	报警通道	代码	电压范围
X 01 02 03 . . . 23 24	无输入 1路输入 2路输入 3路输入 . . . 23路输入 24路输入	X FB01 FB02 FB03 . . . FB11 FB12	无输入 1路输入 2路输入 3路输入 . . . 11路输入 12路输入	X FC01 FC02 FC03 . . . FC11 FC12	无输入 1路输入 2路输入 3路输入 . . . 11路输入 12路输入	X 01 02 03 . . . 11 12	无输出 1路输出 2路输出 3路输出 . . . 11路输出 12路输出	X 01 02 03 . . . 17 18	无输出 1限报警 2限报警 3限报警 . . . 17限报警 18限报警	A D	AC85～264V (50/60HZ) DC12～36V
⑥附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
通讯输出		打印功能		馈电输出		USB转存功能		SD卡扩展功能		以太网通讯功能
代码	通讯输出类型	代码	打印接口	代码	馈电输出	代码	USB转存	代码	SD卡扩展	代码	以太网通讯
D1 D2	RS485通讯 RS232通讯	D3	RS232C打印	P	DC24V	U	USB转存 （U盘）	SD	SD卡扩展 （SD卡）	E	以太网通讯

备注1：仪表带8路流量累积运算功能，从输入或频率输入通道中选择，其余通道可作为流量补偿通道或测量 显示通道。

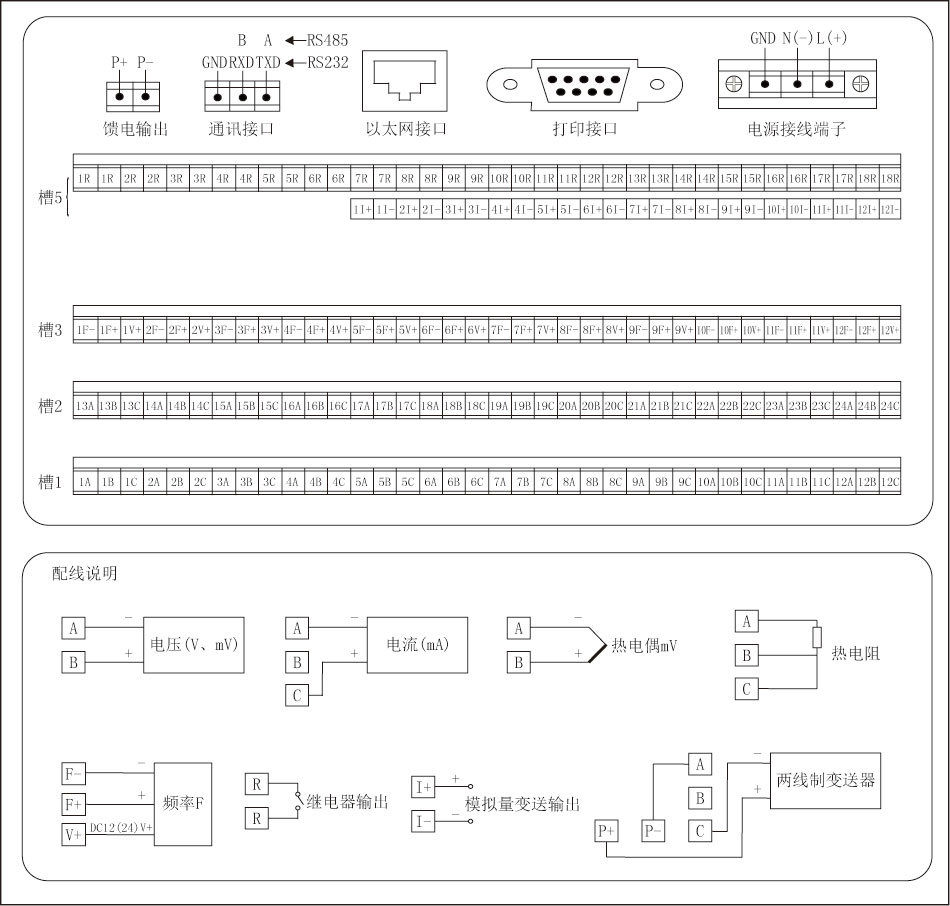

备注2：模拟输出通道数+继电器输出通道数≤18。 仪表外形尺寸及开孔尺寸  接线图
