压铸件转弯输送式超声波清洗设备

佛山聚和牌JH-TGS-L14M转弯输送式超声波、喷淋清洗、风切、烘干设备【厂家定做】

JH-TGS-L14M转弯输送式超声波、喷淋清洗、风切、烘干设备


佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备是铝合金压铸件（汽车零配件）清洗的必备设备，用于铝合金压铸汽车零配件加工后连续批量除油除污清洗和过水，可根汽配零件的规格、尺寸、数量按需设计 。

佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备每天可连续工作22小时。

佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备采用专用不锈钢链条+皮带输送带动合金压铸汽车零配件传动并完成超声波清洗、喷淋清洗、风切、烘干，清洗效率高，既节省电能，又减少故障率。整套转弯输送式铝合金压铸件超声波喷淋清洗烘干设备集超声波清洗、喷淋清洗、高压风切及热风烘干工艺，实用有效；各部分空间布局合理均留有维护通道，外观简洁美观。出于操作安全和设备的维护考虑，整条清洗线在马达和管道工作的位置增加不锈钢遮挡板。

佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备具有性价比高，结构合理，操作方便，清洗效果好的优点，这对于铝合金压铸汽车零配件的高效清洗、改善劳动环境、减少劳动强度，提高清洗质量，具有重要的意义。

佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备—洁净度要求:按企业现行检验标准检验，铝合金压铸汽车零配件经超声波清洗、喷淋过水后，内外表面无杂质、无油污，铝合金压铸汽车零配件经热风循环吹干后内外表面无水迹。

1.佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备工艺：上料工位(长0.8m长)→超声波清洗（长2米)→喷淋漂洗(长1.5米)→喷淋过水(长1米)→风切吹干（长0.7m）→皮带转弯机带动工件转弯（长约1.5m)→热风循环烘干隧道(长5.5m)→下料(长约0.5m)

2.佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备基本参数：整机布局L6000xW1650xH1600mm，主清洗线内宽400mm,链条宽约385mm, 工作台面离地高约750mm，上罩离链条高度约250mm，整机总高度约1600mm。整机占地约10㎡。设备使用速度为0.5-3米/min行走，速度可调。

3.佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备详细配置说明：

（一）佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备——上料区间

1）人工将铝合金压铸汽车零配件放料至输送链网上，铝合金压铸汽车零配件随链条带传动至下一工序，上下料只需一个人工，节约成本。

2）用材质：宝新SUS304#、1.5mm厚不锈钢板，外加加强筋。

3）上料区间长度：约800mm.输送方式：驱动器带动不锈钢链条输送。链条可承载500KG铝合金压铸汽车零配件。

（二）佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备——超声波清洗

1）用材质：宝新 SUS304#、2毫米厚不锈钢板，装振头面使用2.5mm厚304不锈钢板，外加加强筋。

2）超声功率：2880W  超声频率：调节范围为27.8KHZ-29KHZ（采用底振式超声波装置，48个台湾先宁牌超声波振头装于槽底，超声波振头分布范围尺寸为1500x400x100mm，配套1台超声波发生器）。

3）连接：采用2寸不锈钢球阀、短接和无缝管连接。

4）完全清洗区间长度：约1500mm.

5）输送方式：驱动器带动链条输送。输送带可承载500KG铝合金压铸汽车零配件。

6）主清洗槽内有效尺寸：（L×W×H）2000×400×250mm，液面深度200mm，链网顶部到上罩板高度为250mm .

7）为方便清洁，槽底设倾斜面。

8）该槽设有槽底倾斜沉渣，且带循环管路及加热恒温系统（加热功率为12kw）。

（三）佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备——喷淋漂洗

1）材质：宝新SUS304#、1.5毫米厚不锈钢板，外加加强筋。

2）水泵：1.5kw特种管道泵，压力可达3~6KG

3）连接：采用不锈钢无缝管、球阀、活接、短接和弯头连接。

4）完全喷淋清洗区间长度：约1000mm.

5）输送方式：驱动器带动传动链网输送。输送带可承载500KG铝合金压铸汽车零配件。

6）1个喷淋槽内有效尺寸：（L×W×H）1500×400×130mm,链网顶部到上罩板高度为250mm.

7）为方便清洁，槽底设倾斜面。

8）喷淋清洗区间内两侧、底、顶部设有50个喷水口（上下各开20个喷口、两侧各开10个喷口），喷口为2.0~2.8mm口径，由不同形状从不同方向喷射工件各个方位；此外，喷淋清洗部分由喷淋泵、喷淋管、过滤循环装置、储液槽及循环管路组成，利用喷淋水将工件各角落附着物喷淋清除.

9）储液槽内有效尺寸：（L×W×H）800×500×400mm，材质：宝新SUS304#、1.5毫米厚不锈钢板，外加加强筋。储液槽置于清洗槽底部。储液槽带加热恒温系统（加热功率为8kw），RT-110℃可调。

10）喷淋工位在喷淋泵与喷嘴之间独立安装一个过滤器，再在回流处安装不锈钢网过滤喷淋后的杂质，喷淋液再流回储液槽。

11）洗剂：客户自选中性洗剂或清水

（四）佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备——喷淋过水

1）材质：宝新SUS304#、1.5毫米厚不锈钢板，外加加强筋。

2）水泵：550W特种管道泵，压力可达3~6KG

3）连接：采用不锈钢无缝管、球阀、活接、短接和弯头连接。

4）完全喷淋清洗区间长度：约800mm.

5）输送方式：驱动器带动传动链网输送。输送带可承载500KG铝合金压铸汽车零配件。

6）1个喷淋槽内有效尺寸：（L×W×H）1000×400×130mm,链网顶部到上罩板高度为250mm.

7）为方便清洁，槽底设倾斜面。

8）喷淋清洗区间内两侧、底、顶部设有30个喷水口（上下各开10个喷口、两侧各开5个喷口），喷口为2.0~2.8mm口径，由不同形状从不同方向喷射工件各个方位；此外，喷淋清洗部分由喷淋泵、喷淋管、过滤循环装置、储液槽及循环管路组成，利用喷淋水将工件各角落附着物喷淋清除.

9）储液槽内有效尺寸：（L×W×H）600×500×400mm，材质：宝新SUS304#、1.5毫米厚不锈钢板，外加加强筋。储液槽置于清洗槽底部。储液槽带加热恒温系统（加热功率为8kw），RT-110℃可调。

10）喷淋工位在喷淋泵与喷嘴之间独立安装一个过滤器，再在回流处安装不锈钢网过滤喷淋后的杂质，喷淋液再流回储液槽。

11）洗剂：清水

（五）佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备——风切

1）此工艺是利用高压气初步吹掉铝合金压铸汽车零配件表面大片水珠，为汽车零配件进入烘干工艺做准备。

2）配备浙江强力3KW高速风机2台，上下各1把不锈钢材质风刀，风力可调。

3）材质：宝新SUS304#、1毫米厚不锈钢板，外加加强筋。将风机置于槽顶。

4)此风切部分长度区间为700mm。

5）输送方式：驱动器带动传动链网输送。输送带可承载500KG铝合金压铸汽车零配件。

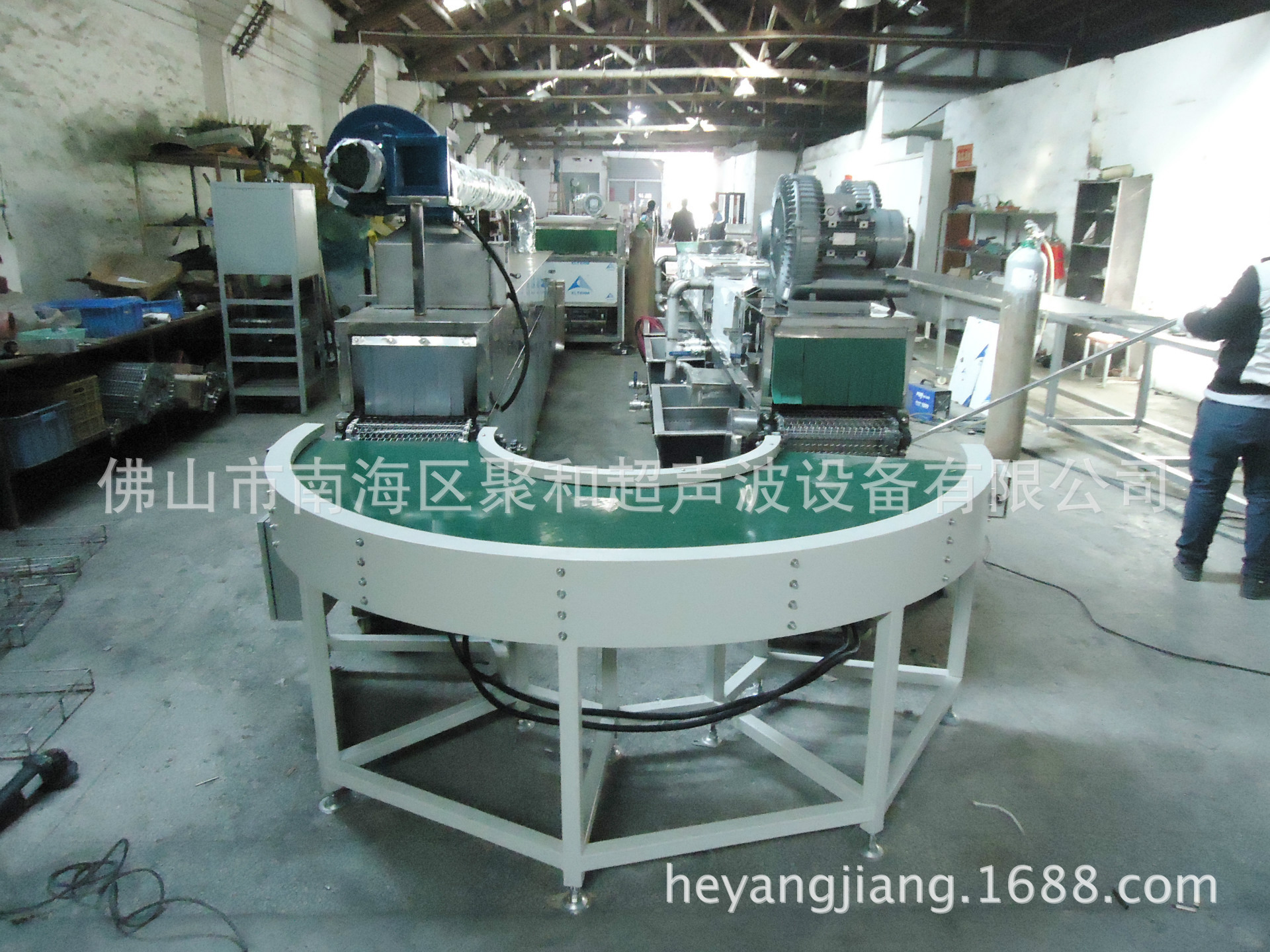

（六）、佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备——皮带转弯输送

为节约设备占地空间，并实现1人完成设备操作，因地制宜增设皮带转弯输送系统，引导工件输送至下一工序。

1.180°转弯机，宽400mm*高750mm*内孔直径800mm;2.转弯机机身采用T3.00mmt碳钢板焊接成型

3.支架用40*40*1.5mm铁方通制作后烤漆4.输送皮带采用2MM PVC皮带，使用宽度为400MM

5.传动采用台湾立大0.2KW电机电子调速0-10M/MIN可调

（七）佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备——热风循环烘干隧道

1）使用材质：为降低耗能，内腔体采用不锈钢镜面板，用于反射热能，外部采用砂光板（保温层50mm厚）

2）有效烘干尺寸（约）：5500×400×250（长×宽×高）mm。

3）制作一个不锈钢发热包，将6条1KW红外线干烧发热丝置于发热包内，由1.5KW循环风机将发热包内由发热丝产生的热量从两侧吹送至烘干隧道内，再从烘干隧道上罩开孔并连接至循环风机入气口，使热量吸入风机内循环使用。正常使用温度为常温-180度。发热丝共分1组，可独立控制。

4）为防止热量流失，该隧道炉进出料端专设有硅胶挡帘热缓冲口，其他五面为全封闭设计，进出料在两端开口完成。5）输送方式：驱动器带动传动链网输送。输送带可承载500KG铝合金压铸汽车零配件。

（八）佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备——下料区间

1）人工将铝合金压铸汽车零配件从不锈钢输送带上取下。

2）用材质：宝新SUS304#、1.5mm厚不锈钢板，外加加强筋。

3）下料区间长度：约500mm.

4）输送方式：驱动器带动不锈钢链网输送。链条可承载500KG铝合金压铸汽车零配件。

（九）佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备——上下料、主喷淋清洗、风切及热风吹干部分及输送链条及其传动系统

皮带转弯输送机两侧共2套如下规格304不锈钢材质输送链条：①.总长14米（滚筒两侧链条长各14米），

总宽385mm（含销轴在内的宽度），②. 链珠31.75间距双节距链条，Φ6mm穿杆间距92.25mm③. 20*30mm网孔，丝径2.0mm④. 两侧直立挡板顶部至网面高度为50mm,挡板厚度2.0mm⑤.链片厚2.0mm⑥.链条、链网、穿轴、网丝、开口销、垫片等材质均为为304不锈钢，不低于8个镍⑦.链条链网各焊接部分牢固不开焊、无焊缝⑧被传动轴、主传动轴为Φ30；⑨江晟牌无极调速电机0.75KW； 1:87可变频调速⑩1套链条张紧装置及配套链轮、轴承。

佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备电气控制部分显示在同一面板上。

1.聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备控制系统状态显示于控制面板。

2.佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备三相均衡。

佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备电路功能分块，以便于维护。

3.佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备工作液体：市水+洗剂

4.佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备电气控制：

4.1佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备电器元件开关采用国内知名品牌。

4.2佛佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备主控制板设置手动调整工况

4.3发生液位过低自动切断加热管电源。佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备有指示灯显示故障位置，控制柜警示红灯亮。

广东 佛山 南海 超声波清洗机厂家 定做佛山聚和牌JH-TGS-L14M转弯输送式铝合金压铸件超声波喷淋清洗烘干设备铝合金压铸汽车零配件超声波清洗设备
