深圳科陆CL7331

电压

相电压、线电压、平均电压；各相电压相角

电流

相电流，平均电流；各相电流相角

频率

系统频率

有功功率

各相有功功率，总有功功率

无功功率

各相无功功率，总无功功率

视在功率

各相视在功率，总视在功率

功率因数

各相功率因数，总功率因数

有功、无功需量

四象限有功、无功需量，电流需量，可设置需量周期数目，需量周期时间

电能

有功电能

正向、反向有功电能，有功电能净值

无功电能

四象限无功电能，无功电能净值

视在电能

总视在电能

电力品质

谐波

电流、电压畸变率、2～31次谐波含有率，监视整流、变频、风电、光伏

不平衡度

三相电压不平衡度、三相电流不平衡度

偏差率

电压偏差率、频率偏差率

序分量

电压、电流正序、负序、零序分量

K系数

电流、电压K因子系数

输入输出

DI

4路数字量输入，可设置成电能脉冲输入，用于电能计量平衡监测

DO

3路继电器输出，脉冲返回方式或保持方式，用作信号继电器或控制继电器

AI

1路模拟量输入， 4～20mA直流信号

AO

1路模拟量输出，可选择电量参数，4～20mA输出，取代变送器与DCS联接

电能脉冲输出

可设置成正反向有功、无功电能脉冲输出

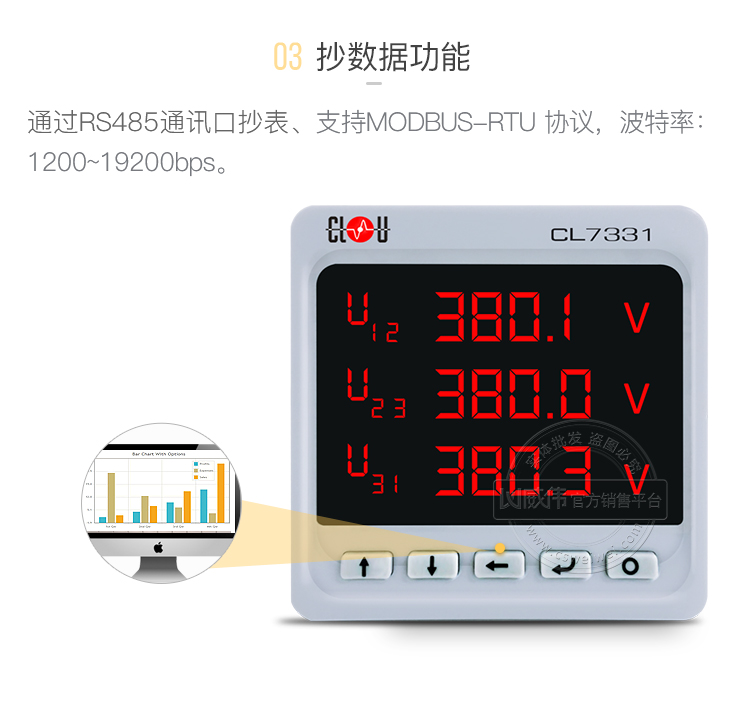

通信

接口

RS-485，波特率1200～38400bps

协议

Modbus-RTU协议

其他

能效管理

可设置用电类型，统计最近3天、3个月的电能数据，单位面积耗电量，碳排放当量

波形显示

每周波128点，实时显示电压、电流波形；显示低频振荡RMS波形

越限监视

可设置10组越限参数，对电压、电流、功率、功率因数、频率、谐波、偏差率、不平衡度等越限监视，可设置触发出口

时钟

年、月、日、时、分、秒

记录

具有超大容量存储空间，内置2MByte记忆体可以保存各种用电信息的历史曲线

显示

背光式LCD，192×160点阵液晶

外形尺寸

96×96×90 mm
