【可实现功能】 酒店消费车辆：为了提高酒店的管理档次与服务质量，我司建议此车辆管理要与我司的消费机系统相结合，酒店内所有需交费的地方均安装一个消费感应系统，车主如果在酒店内消费后，如有停车卡，则用卡在我司消费感应器上进行记录，当车辆出场时系统自动将停车金额抵消为0,或减去相应X小时停车费，值班人员根据消费感应器上的记录和停车时间，采取相应的措施，人工放行；所有在酒店内消费的车主均可享受免费或有限免费停车的待遇。增设消费点如餐饮，KTV，酒店，桑拿等。 方案：在每个消费网点设置一套我司的消费感应系统（由电脑，消费读写器及酒店消费软件组成）

。例：在酒店入住客户，在大堂设置一台电脑，二个感应读写器(入住、退租设置不同颜色)，顾客在酒店内停车进入车场时以临时车身份取卡，到大堂服务台进行登记入住,在登记前需酒店服务人员提前询问入住顾客是否有车，如有车，在酒店原消费软件内注明“此顾客有车，停车卡序列号：000000”，再让顾客出示停车卡，在管理电脑上设置车辆免费期限（此期限与入住酒店相同，也可自行设置）并在入住感应读卡器上进行刷卡授权，临时卡转变为月卡使用，在有效使用期限内可自由进出车库。在此顾客退房结帐时，酒店消费软件提示服务人员“此顾客有车”，服务人员用停车卡在退租感应读写器上刷卡，月卡变为临时卡，车辆出场时保安人员收卡放车通行。



◆ 身份识别：判断前来刷卡的车辆是否具有入场权限，主要针对月卡和储值卡用户；

◆ 临时发卡：对临时进入停车场的车辆自动发放临时停车卡。发卡方式为有车按扭出卡、有车读卡，发卡机出卡后必须待车主将卡拿至手中道闸才能开启，当卡片发出来后20秒钟内未被人取走、发卡机会自动将卡收回机箱内，避免卡的丢失；

◆ 信息记录：读卡时同步自动记录入场时间、入场地点、车辆信息、车主身份；

◆ 图像摄取：与开闸指令同步摄取入场车辆图像并存储到数据库中，以备出场时进行车辆核对、查阅；

◆ 信息显示：高亮度LED显示屏，即使在户外阳光下，显示的信息依然清晰可见；信息显示采用中英文双语显示，适用于WTO环境下外籍车主不断增加的情形；信息内容简明扼要，即可给车主明确的提示，又不耽误时间；

◆ 语音提示：声音提示方便周到；模拟人声清晰动听；可插拔式数字化语音模块方便系统集成与升级；具有超大存储容量，满足多种声音提示信息的输出；语音提示包括欢迎光临、早上好、车主信息、停靠区域、气温天气、缴费金额、停车时间、车主信息、一路顺风、欢迎下次光临等等。

◆ 自动计费：根据入场时间与出场时间自动计算停车时间，根据停车时间与收费标准自动计算应收费用； 收费标准可以根据需要，在停车场管理软件非常方便的定义并下传到控制机中，收费时间可以精确到秒，收费金额最小到“角”；还专门定制了“深圳收费”选项，适用与深圳市“同一车辆在某一个时间段内多次出入停车场只收取第一次出入的费用”的收费。

◆ 自动收费：除临时车辆要人工以现金形式收取停车费用外，其他车辆可以在读卡时自动收取/扣除停车费用；

◆ 车辆确认：读卡时对比显示车辆信息，确认入、出场是否同一辆车；

◆ 图像对比：摄取出场车辆图像并存储，同时自动调出该车的入场图像对比显示，以进行准确的对比确认，增强了防盗功能，并使得事后稽查更加精确、容易；

◆ 脱机、脱网运行：系统在电脑出现故障或网络不通的情况下，仍然能够正常工作；脱机状态下车辆进出场的记录可以保存1万条；当电脑或网络修复后，存在控制机中的脱机记录会自动上传到电脑中保存，有效的保障系统24小时不间断运行；

◆ IC卡管理：实现IC卡的授权发行、数据更改、挂失/解除挂失、退卡、清空回收等管理；系统可以处理的挂失卡的最大数量为1万张（即黑名单数量为1万条）；

◆ 万能查询功能：可能通过一个条件或多个条件相组合，对车场使用情况、卡片使用情况、车辆进出情况等相关资料进行查询，并能够按照客户的要求生成报表，或方便其他系统调用的电子报表。

◆ 统计管理：提供各种统计资料以不同的报表形式输出，提供任意形式的查询并以报表形式输出；九鼎停车场系统采用了自己研发的报表系统，可以按照任意范围、任意顺序、任意规格进行打印输出，而且其报表格式采用了标准的超文本格式，可以方便的转换存储（IE、Word、Excel均可以直接打开此种格式）。

◆ 设备监控与管理：控制道闸的开、关、停，控制发卡机出卡；实时检测道闸的工作状态并以生动形象的方式显示，实时检测出卡机的工作状态与存储卡片的数量并以生动形象的方式显示，实时检测车辆检测器的工作状态以及感应线圈上是否有车辆存在并以生动形象的方式显示；

◆ 一卡通用：一张卡片可以在多个系统中使用(例如：停车场、门禁、巡更、考勤、收费、通道闸等)，多种服务与应用的卡片的授权发行可以一次完成。

系统组成说明

*****出入口控制主机 JDC-BX210A出入口控制主机是集微机自动识别技术和现代安全管理 措施为一体，它涉及电子，机械，光学，计算机，通讯技术等诸多新 技术，它是解决小区或车库出入口实现安全防范管理的有效措施。 是整个停车场管理系统的关键外部设备。 主要由成有：机箱、IC卡读写器、中文电子显示屏、语音提示、 对讲系统、入口自动出卡机。

** JDC-BX210A出入口控制机主要技术参数： 工作温度：-30℃～75℃ 贮存温度：-30℃～80℃ 脱机存储量：20000条 湿度：≤95% 工作电源：220V AC±10％， 50Hz ID卡读写速度：≤0.1S ID卡读写距离：1m～10m 通讯接口：符合CAN、RS-232/485/422标准 通讯距离：10KM 车辆识别率：≥95%（正常光照条件下） 数据传输速率：9600bit/s  卡片容量：8Kbit 射频载射频率：13.56MHz或125KHZ 数据掉电保存时间：10年 抗雷击：10KV 黑名单功能，其数量可达到20000条 卡片发行的标准数量为:50万张  尺寸:300mm×460mm×1150mm

***出入口控制主机组成说明

※ 控制机箱：最新理念工业设计；密封、防雨、防尘，表面采用喷塑处理，抗腐蚀、耐老化，适合室外环境使用，正常情况下十年不褪色。（我司有多种型号及颜色机箱，可供用户选择）。

? 感知车辆有无，无车不发卡或读卡。 ? 读卡有效、无效判别，无效则灯光报警。平时显示时钟与日期。

? 系统随时识读进入票箱感应区内已经过合法授权的智能卡，一次性读取卡上的卡类、卡号、挂失标志、进出场标志、有效期等数据项，送CPU处理后，一次性写入相关标志与数据，然后根据卡类进入相应的处理程序，并显示卡号及卡状态。

? 月租卡显示有效期及卡状态（有效、过期、挂失、进出场状态）。

? 控制输入和输出部分采用了光电耦合，阻断了外部信号对主机的电冲击。

? 在抗干扰、防雷、防尘和防水方面加以考虑，加强了设备的可靠性。

? 具有非接触式使用的特点，无须插入读写器，只须在票箱感应区10cm内掠过即可(可放置在钱包内使用)。

※ IC卡读写器：安装在出入口控制机内的读卡区，主要负责对IC卡片的读写工作，进行数字式信息传输。

（读写距离为10-15cm）

※ 中文电子显示屏：

a) LED滚动显示屏，以中文形式实时显示时间、收费金额、卡上余额、卡的有效期等，同时可根据用户需要自行更改，可发布多种通知及中英文广告信息，直观明了。

b) 采用全进口集成块、LED高亮度发光管和单片机，确保编程可靠，修改方便；

c) 全中文滚动显示，内容丰富，防雨式设计可全天候工作；

d) 板块式设计，维修，更换便捷，且不影响系统的运行；

e) 深色底设计，增加显示量度。

※ 语音提示系统：主要与中文电子显示屏功能配套应用。在读卡时送给用户温馨问候的(如欢迎光临、一路顺风等)。同时向用户提示停车时间和缴费金额，提高系统收缴费的透明度，公平可信，减少磨擦，避免操作员多收或少收费等现象。

※ 自动出卡机：

a) 主要用于访客车来访时可直接取卡进场。访客车主驶车至入口控制机前，车辆检测器自动检测车辆的存在，车主按取卡钮（或由值班员人电脑出卡），将卡片交与车主，当存卡量不足时系统自动提示。

b) 采用逻辑智能控制，确保按规定程序发卡；

c) 互锁式发卡，车主按下取卡按钮，系统提示“欢迎光临”后，出卡机自动上锁，此时车主若想盗卡，再次按下取卡按钮，系统自动保护，不响应“取卡”命令，直至车主驱离入口道闸，防止卡的流失；

d) 小功率、弱电控制，确保运行平稳、安全；

e) 特殊柔式发卡机构设计，确保发卡顺畅，不损卡；

f) 储卡量不足时系统自动报警提示，确保及时补充。

出卡机（主要技术参数）：

● 温度：-20℃～70℃

● 工作电源：DC24V

● 读卡距离：≤10mm

● 湿度：≤95%

● 出卡机贮卡量：≤500张

● 使用环境：室内外全天候条件

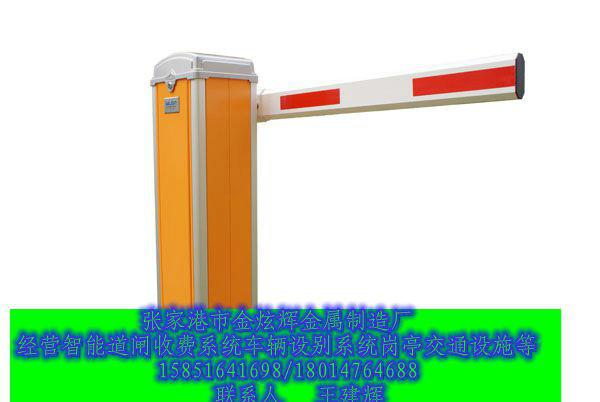

 ***自动道闸 智能自动道闸安装在停车场的出入口处，离控制机3米左右距离。由箱体、电动机、离合器、机械传动部分、栏杆、电子控制等部分组成，集磁、电、机械控制于一体的机电一体化产品。产品系列化，可以供不同类型客户的不同需求。

 ***自动道闸主要结构 机箱：结构坚实牢固，做防雨水和喷塑保护，外壳可以用特制的钥匙方便地打开和拆下。

挡车闸杆：采用铝合金材料的八角方杆，杆体内加了整条的加强筋，质量可靠。在栏杆大于5米时和风力较大时，栏杆有断裂的可能性。

传动部分：四连杆平衡设计，确保栏杆运行轻快、平稳、输入功率小，防止人为抬杆和压杆，将外部作用力通过传动机构巧妙御载到机箱上。

电子控制部分：感应接近开关、霍尔开关，结构缓冲顶位三重控制。

由主控制器、集成在减速机上的限位开关、遥控器等组成，并具有可以连接三联按钮或其他控制设备实行开、停、关控制的远程控制接口。

九鼎电动栏杆的品种及规格齐全，能满足各种环境与场合的需要，其种类按车流量分标准型和快速型；按方向又有左右之分；

按栏杆形状分有直杆型、曲杆型、折叠杆型和栅栏型。

同时用户还可选配遥控装置、红外线检测保护装置或地感检测保护装置、ID/IC卡智能停车场管理系统等配置。

环境温度： -20℃──+85℃（标准型） -25℃──+40℃（低温型）

环境湿度：相对湿度≤90%，且不凝露

额定电压：AC220V±10% 50Hz

电机功率：150W-250W

杆 长：≤ 6米

起落时间：6秒（限长≥3.5米）限高大于800MMM

表面处理：喷塑

适用场所：路口、停车场、通道口等

***车辆检测器简介 车辆检测器装于控道闸控制板上，体积小，安装简易（直接插入即可），它采用了先进的数模转化技术，抗干扰能力强，不怕任何恶劣环境；它含内置式灵敏度调节，通过面板上的拨码开关，还能检测高底盘大卡车或拖挂车；

它具有独特的防砸车功能，还具有检测车辆计数等功能；外置车辆检测显示，使维护工作人员一目了然，便于适当调整。

***车辆检测器工作原理 车辆经过地面下的通电线圈后，致使闭合线圈磁通量发生变化，再根据磁通量的变化量进行侦测，以致车压到地感线圈时发出存在脉冲，车过地感后，发出检测脉冲。

车辆检测器技术参数

● 电感量自调谐范围：20～1500uH,Q值≧5

 ● 连线长度：线圈连接线最长5米，每米至少绞合20次。

 ● 工作电源：AC 220V

 ● 频率范围：20KHz～110KHz

 ● 灵 敏 度：0.02%-0.2%四级可调

 ● 反应时间：100毫秒

 ● 输出延时：两秒（可选）

 ● 环境补偿：自动飘移补偿

 ● 储存温度：-40℃到+85℃

 ● 工作温度：-20℃到+55℃

 ● 相对湿度：最大95%

 ● 外形尺寸：80×40×120mm

 ● 电源：220V/50Hz

 ● 闸杆运行时间：1～6秒
