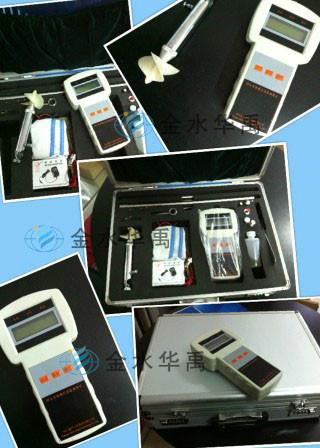

LB50-1C型旋杯式流速仪

LB50-1C型旋杯式浅水低流速仪适用于浅水河流，渠道，径流实验站和水工实验室，供测量低流速。 本仪器执行并符合GB/T11826-2002《转子式流速仪》等技术标准。 本仪器特点：体积小，重量轻，灵敏度高，使用、清洗、维修方便。

一、 产品介绍

LB50-1C型旋杯式浅水低流速仪适用于浅水河流，渠道，径流实验站和水工实验室，供测量低流速。

本仪器执行并符合GB/T11826-2002《转子式流速仪》等技术标准。

本仪器特点：体积小，重量轻，灵敏度高，使用、清洗、维修方便。

二、 技术参数

 (1)感应头结构            六等分锥型旋杯转子部件，ABS工程塑料

(2)旋杯部件回转直径      Φ80mm

(3)测速范围              0.01-0.5m/s

(4)仪器起转速            0.008m/s

(5)检定曲线误差          全线均方差M≤±1.5%(V>0.15-0.5m/s)；

相对误差E≤±5%(V>0.02-0.15m/s)；

误差δ≤±0.001m/s(V=0.01-0.02m/s)

(6)每一信号转数          0.5转（或1转，根据流速快慢可调整）

(7)发信部件结构          磁敏霍尔器件电子开关，集电极开路输出

(8)开关触点容量          电流I≤20mA；电压U≤4.5-12V

(9)开关工作寿命          700万次

(10)仪器测量安装         测杆：Φ12mm×长0.5m；三脚测架：高0.5m

(11)仪器工作条件

工作水深               0.05-0.5m

工作水温               0-40℃

工作气温               0-40℃

悬移质含沙量           0.1kg/m3

水质含盐度             <2g/l

三、 结构特征与工作原理

    LB50-1C型旋杯式流速仪由旋杯部件（转子部件）、轭架、支承部件、霍尔器件等组成。旋杯用于被动感受水流，在水流驱动作用力下，绕垂直支承轴旋转。其回转直径为Φ80mm，理论水力螺距为50mm。轭架作为转子的支撑框架，并用于流速仪工作时的安装和固定，其安装孔径为Φ12mm。支承部件安装于轭架上，对转子提供支承作用力。

    霍尔器件用于接受来自转子系统的磁激励，对外提供流速仪信号。流速仪工作时，旋杯受水流驱动产生回转。安装在旋杯部件上端的磁钢与其同步旋转，激励霍尔器件产生输出信号。

1、 安装

LB50-1C型旋杯式流速仪测流时，一般选用测杆安装方式。在支座的支柱上端有M8螺纹孔，可用来旋接测杆。测杆直径Φ12mm，每节长度0.4m（用户可根据实际需要确定测杆总长，选定节数）；测杆上每2cm有一道刻线，作为测深和流速仪安装位置的标志。

2、 使用、操作及维护

2.1 使用及注意事项

流速仪的使用应严格按照SL443-2009《水文缆道测验规范》、GB50179-93《河流流量测验规范》及其它相关水文测验规范的有关规定执行。

入水使用前，应进行以下工作：

（1）灵敏度测试

1）对准旋杯轻缓而均匀地吹气，旋杯应能轻松起转，无卡顿现象；

注   该项测试在很大程度上取决于使用者的实际经验，应反复测试，熟练掌握，以便今后有所比较。

2）快速拨转（或急速吹转）旋杯，应无急停现象。

（2）信号测试

使用计数器或音响器等进行测试，信号应准确、可靠。

（3）裸的信号接线处应用绝缘胶布或胶带裹紧，以免水体成为信号介质。

（4）信号线的接入方法，请详见配套使用的音响器或计数器的相关技术文档。（5）检查流速仪安装各环节是否稳固。

2 .2流速与转子速率的关系

在临界速度vk以上，水流速度（通常指某测点的时段平均流速）与流速仪转子速率之间存在一个比较稳定的线性关系。在确保精度的前提下，LB50-1C型旋杯式流速仪在其测速范围内提供以下统一关系式：

    V=b*n+a    （1）

式中：    v—流速（时段平均流速），m/s

     a—流速仪常数，m/s

     b—旋杯水力螺距，m

     n—流速仪转子速率，s-1

       n=R/T（2）

式中：    R—流速仪转子总转数

T—测速历时，s

为减少水流脉动对测量精度的影响，根据水文测验规范的要求，一般T≥100s。

对于LB50-1C型旋杯式流速仪，转子每旋转一周，流速仪产生1个信号，因此公式（1）有如下表述：

     V=b*N+a  （3）

式中：    N—测速历时内总信号数

公式（3）中a、b值的确定，由专门的流速仪检定机构通过水槽检定（参见GB/T 21699-2008《直线明槽中的转子式流速仪检定/校准方法》）后给出，并出具检定证。对于不同的流速仪个体，其值各不相同。流速仪出厂前，检定证随机发出。用户在使用流速仪前，可从检定证中查出该台流速仪的相应a、b值

由上述可知，用户只需测出总信号数及对应的测速历时，便可计算出该时段内某测点的平均流速。

注   使用流速仪计数器可自动进行以上计算，方便快捷。

3 维护、保养及注意事项

（1）每次使用后应用清水冲洗干净（尤其注意杯内、支承孔内不得残留污物或沉沙），并用清洁的软布（或毛巾）将流速仪表面残留的水珠擦拭干净，按原状装回仪器箱。

（2）避免流速仪受到碰撞，尤其是旋杯在受到不适当的外力作用时可能会产生变形甚至断裂，从而影响其正常使用。

（3）经常检查，并及时进行调整或更换。

（4）根据有关规定，流速仪在正常使用条件下，稳定有效期为1年。使用1年后，或未满1年但其累计工作时间已满300h的，应当送流速仪检定机构重新检定，核准a、b值。

注   可根据实际情况（如：与其它流速仪作现场比测，误差在规定范围）适当延长公式（1）的使用期限。但根据规定，公式（1）的稳定有效期不得超过2年。

1、 故障分析与排除

故障现象	原因分析	排除方法
旋杯旋转不灵活	1．装配间隙不恰当 2．轴尖或宝石轴承磨损、失效 3．支承孔内沉沙	1．调整 2．更换 3．清洗
信号不稳定或误差较大	1．霍尔开关器件参数偏离 2．旋杯旋转不灵活 3．磁钢参数偏离 4．配合计数器使用时，计数器故障或参数设置错误	1．更换 2．参见上一栏 3．更换 4．检修计数器或核对相关参数
