供应福建虹润仪表,NHR-3100系列单相电量,电工电器仪表,电压表

1415954936304105.gif 概述

   NHR-3100系列单相电量表采用工业级元器件,所有与外界的连接都做了电气隔离,内置抗雷击保护电路和电源滤波器。专业的EMC设计,对装置输入电源、模拟和数字电源进行实时的监测,保证了其运行的可靠性。适用于成套智能配电柜、智能箱变的数据采集。
1415955134947645.gif五位LED数码显示。
剪头2.gif可直接采集交流电压、电流信号,可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、总电能。
1415955134947645.gif具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
1415955134947645.gif具有上下限报警报警功能,带LED灯指示。
1415955134947645.gif支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
1415955134947645.gif具备多种外形尺寸及样式供用户选择。

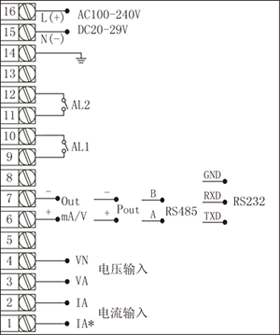

仪表接线图


   仪表各输入方式接线说明
1-1、单相两线系统,采用无PT,无CT方式的接线图

   1-2、单相两线系统,采用1PT,1CT方式的接线图

   1-3、单相两线系统,采用无PT,1CT方式的接线图
符号描述



剪头1.gif 仪表选型NHR-3100□-□-□/□-□
        ① ② ③ ④ ⑤

①规格尺寸 ②输入类型
代码 宽*高*深 代码 测量类型
A
C
D
160*80*130mm
96*96*130mm
96*48*130mm
I
V
W
Ep
E3P
War
Eq
VA
Es
COS
Hz
交流电流
交流电压
有功功率
有功电能
三相有功平衡功率
无功功率
无功电能
视在功率
视在电能
功率因数
工频周波
③输出类型
代码 输出类型(负载电阻RL)
X
0
1
2
3
4
D1
D2
PO
8
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
RS485通讯
RS232通讯
累积脉冲输出
特殊规格
④报警输出 ⑤供电电源
代码 报警路数 代码 电压范围
X
2
无输出
2限报警
A
D
AC100~240V (50/60Hz)
DC20~29V
备注:   在写型号时必须完整,没有选到的功能项不能省略,必须用“X”补上。
型号举例:NHR-3100A-W-0/2-A
