商品详细描述

MAL型摩擦安全联轴器也叫限扭矩联轴器，主要结构为双排滚子链联接的联轴器加摩擦传动装置，是有弹性元件挠性安全联轴器的一种型式，工作时链轮与摩擦片之间可产生相对滑动，起安全保护作用，转矩根据碟形弹簧的压缩量而确定。MAL型摩擦安全联轴器可在同轴系中传动使用，也可以用单排链条在平行轴系中使用，性能相同。
MAL型摩擦安全联轴器的特点
(1)具有少量减振、缓冲和补偿性能．
(2)对电机和其他零件起安全保护作用．
(3)装拆维修方便。
(4)工作可靠、使用寿命长。
(5)可用于潮湿多尘等恶劣工况。
(6)可实现自动断电、报警．
(7)改变链轮为齿轮或带轮传动形式．即可扩大使用范围。

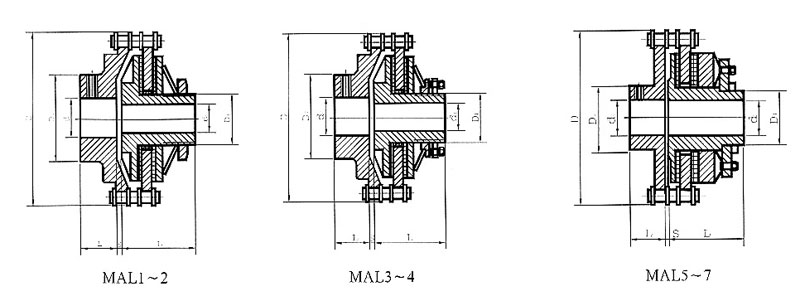

MAL型摩擦安全联轴器基本参数和主要尺寸（JB/ZQ4077-89）

型号	滑动转矩 Tn N · m		许用转速 R/min	轴孔尺寸				链号	D	D1	D2	S	重量 kg	转动惯量 kg · m 2
				主动端	y	从动端	J1
	min	max		d1	L1	d2	L2
MAL 1Q	6 ． 3	28	1000	10~19	52	14~28	27~44	TG 127x 2	102	M33 x 1.5	60	3.7	3.0	0.003
MAL 1Z	14	56	1000	16~24	52	18~38	30~60
MAL 2Q	20	80	800	16~25	62	18~38	30~60	TG 158 x 2	137	M42 x 1.5	80	4.2	8.0	0.014
MAL 2Z	40	140	800	19~30	62	20~45	38~84
MAL 3Q	63	224	500	20~35	75~82	20~48	60~107	TG 190 x 2	188	M65 x 2	110	3.7	18.9	0.061
MAL 3Z	90	400	500	25~45	75~112	30~65	60~107
MAL 4Q	125	560	400	30~50	100~112	30~70	84~132	TG 254 x 2	251	M90 x 2	150	5.2	46.5	0.658
MAL 4Z	224	1120
