商品详细描述



供应导轨式智能频率转换器，欢迎咨询~

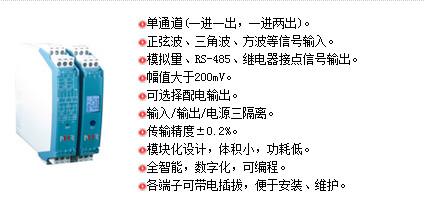

NHR-M34智能频率转换器
将频率信号经隔离整形放大后，变送隔离输出所需的信号，也可向现场的一次仪表提供电 源回路。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统 的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。

技术参数
输入
输入信号 正弦波、三角波、方波，幅值大于200mV
输入阻抗 ≥200KΩ
输入频率范围 1～10000HZ
输入分辨率 0.1HZ
输出
输出信号 4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载 电流型RL≤500Ω，电压型RL≥250KΩ （需要更高负载能力时，请在订货时说明）
报警输出 继电器，容量：DC30V/2A，AC125V/0.6A
24V配电或馈电输出 负载能力30mA （馈电输出时接线端子在10负、11正）
通讯电源 MODBUS-RTU协议，RS-485传输距离≤1000米。
电源
电源 DC24V(±10%)，AC100-265V(50-60Hz)
功耗 DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W
AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘强度
(输入/输出/电源之间) 		2500Vrms (1 min，无火花)
工作温度 0～50℃
相对湿度 ≤85%RH
温度漂移 ＜50ppm/℃
安装方式 35mmDIN导轨安装
安装尺寸 18.5*109*116.5mm(宽*高*深)
测量精度 0.2%FS±1字
响应时间 ≤0.3S
重量 约140克

仪表选型

7 8 9 10 11 12
M3 系列智能频率转换器 NHR-M34 - □ - □ - □ / □ / □ - □
位 规格 注释

|
|
↓
X
Y

|
|
|
|
|
|
|
↓
Hz







|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

















/ 		|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□



|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
X
V12
V24 		|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
7 <显示方式>
无显示
液晶显示
8 <输入>
频率信号
9/10 <输出>
输出I/输出II(从列表中选择代码)
代码 类型 代码 类型
X 无输出 4 0-20mA
0 4-20mA 5 0-10V(不可切换)
1 1-5V K1 继电器接点(仅限于输出II）
2 0-10mA D1 RS-485通迅(仅限于输出I)
3 0-5V (Modbus)
11 <配电输出>
(从列表中选择代码)
无配电
12V配电
24V配电
12 <电源>
AC100-265V 50/60Hz
DC24V（±10%）
型号举例：NHR-M34-Y-HZ-0/0/V24-A(F/0～1000Hz)
三端子智能频率转换器带液晶显示，双路输出信号为4-20mA，带24V配电输出，供电电源为AC100-265V，频率输入范围0～1000Hz。

备注：订货时请在选型后标注输入量程范围及传感器类型；特殊功能可订制。
