供应虹润推出智能温度变送器

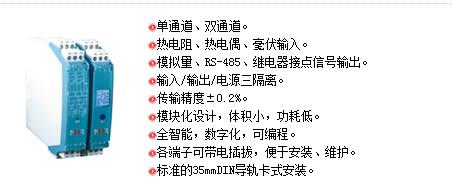

智能温度变送器


将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。
可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统 的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。


技术参数
输入
输入信号 热电阻、热电偶、毫伏信号(订货时确定或配置编程器自行编程)
输出
输出信号 4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载 电流型RL≤500Ω，电压型RL≥250KΩ (需要更高负载能力时，请在订货时说明)
报警输出 继电器，容量：DC30V/2A，AC125V/0.6A
通讯 MODBUS-RTU协议，RS-485传输距离≤1000米。
电源
电源 DC24V(±10%)，AC100-265V(50/60Hz)
功耗 DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W
AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘强度
(输入/输出/电源之间) 		2500Vrms (1 min，无火花)
工作温度 0～50℃
相对湿度 ≤85%RH
温度漂移 ＜50ppm/℃
安装方式 35mmDIN导轨安装
安装尺寸 18.5*109*116.5mm (宽*高*深)
测量精度 0.2%FS±1字
响应时间 单路≤0.5S，双路≤1S
重量 约140克

仪表选型

7 8 9 10 11 12
M3 系列温度变送器 NHR-M32 - □ - □ / □ - □ / □ - □
位 规格 注释

|
|
↓
X
Y

|
|
|
|
|
|
|
↓
□







/ 		|
|
|
|
|
|
|
↓
□ 		|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□










































/

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ 		|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
7 <显示方式>
无显示
液晶显示
8/9 <输入>
通道I/通道II (从列表中选择代码)
代码 类型
00 热电偶B（400～1800℃）
01 热电偶S（0～1600℃）
02 热电偶K（0～1300℃）
03 热电偶E（0～1000℃）
04 热电偶T（-200.0～400.0℃）
05 热电偶J（0～1200℃）
06 热电偶R（0～1600℃）
07 热电偶N（0～1300℃）
08 热电偶F2（700～2000℃）不可切换
09 热电偶Wre3-25（0～2300℃）
10 热电偶Wre5-26（0～2300℃）不可切换
11 热电阻Cu50（-50.0～150.0℃）
12 热电阻Cu53（-50.0～150.0℃）不可切换
13 热电阻Cu100（-50.0～150.0℃）
14 热电阻Pt100（-200.0～650.0℃）
15 热电阻BA1（-200.0～600.0℃）
16 热电阻BA2（-200.0～600.0℃）
17 0～400Ω线性电阻 全量程
19 30-350Ω远传电阻 全量程
20 0-20mV 全量程
22 0-100mV 全量程
X 通道II无输入时选择
10/11 <输出>
输出I/输出II (从列表中选择代码)
代码 类型 代码 类型
X 无输出 4 0-20mA
0 4-20mA 5 0-10V(不可切换)
1 1-5V K1 继电器接点(仅限于输出II）
2 0-10mA D1 RS-485通迅(仅限于输出I)
3 0-5V (Modbus)
12 <电源>
AC100-265V，50/60Hz
DC24V （±10%）
型号举例：
NHR-M32-X-02/02-0/0-A (K/0～1300℃)

三端子温度变送器不带液晶显示，双路输入信号为Ｋ偶，双路输出信号为4-20mA，供电电源为AC100-265V，K偶的输入量程范围为0～1300℃（注：订货时请在选型后标注输入量程范围。特殊功能可订制）
