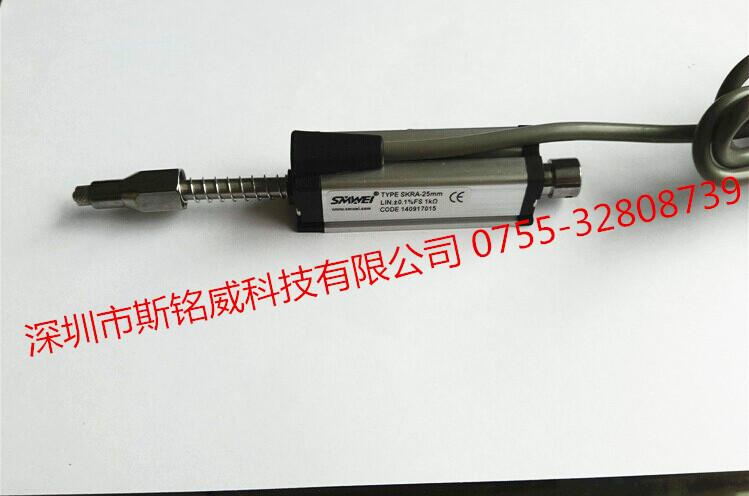

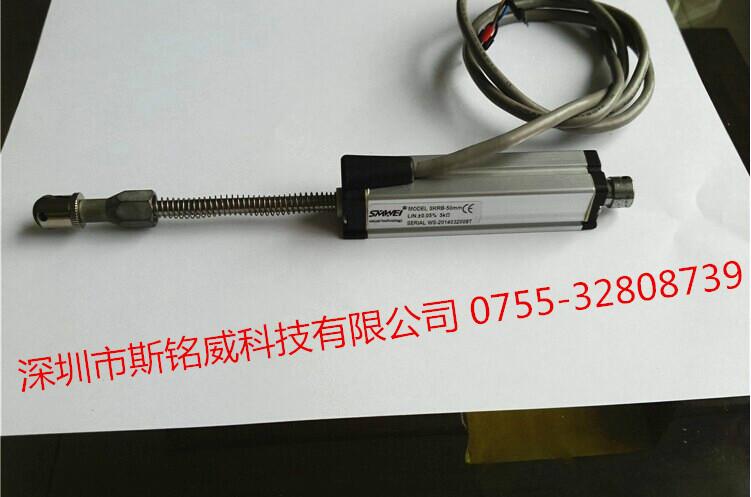

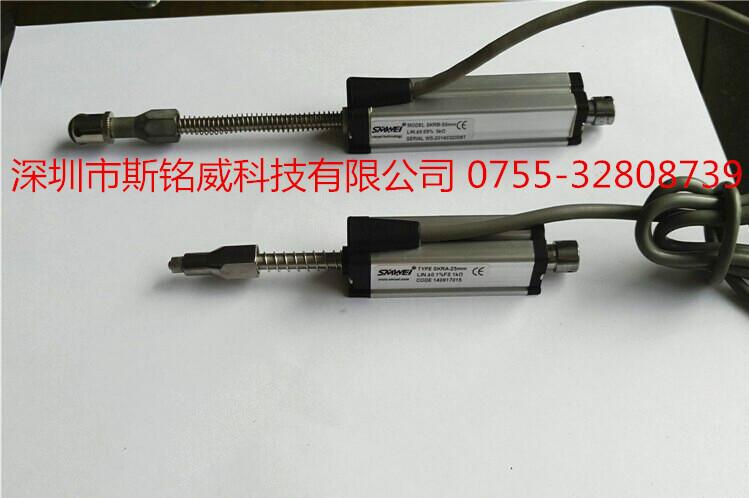

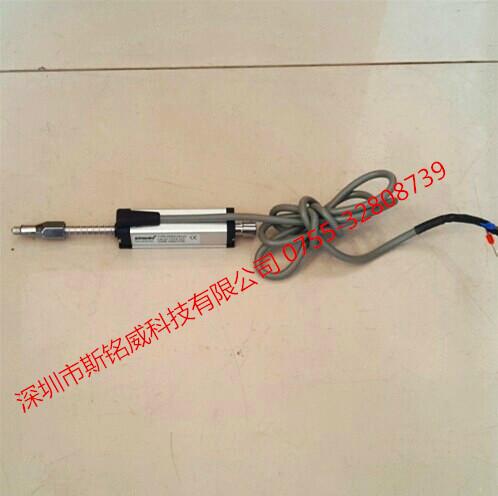

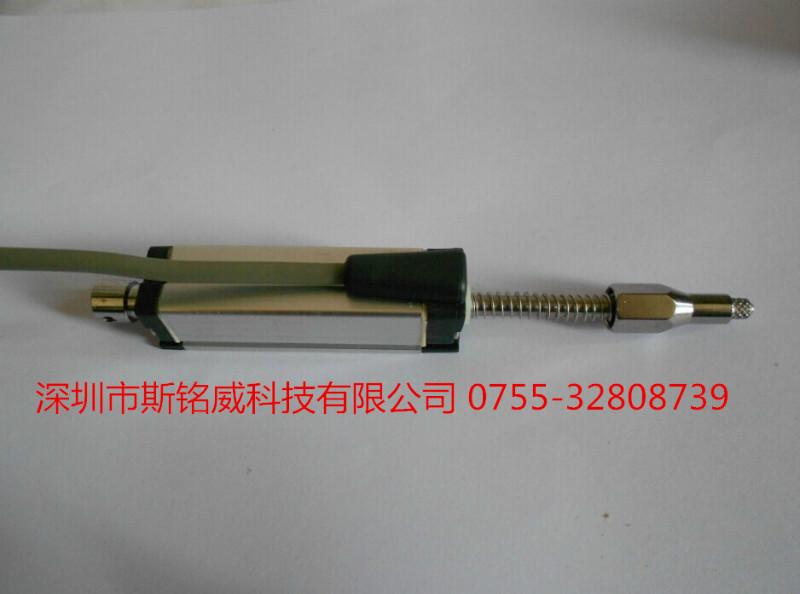

SKRA微型自恢复位移传感器


                                      量程 10-125mm

一、产品介绍：


电阻式直线位移传感器原理：电子尺实际上就是一个滑动变阻器，是作为分压器使用，以相对电压来显示所测量位置的实际位置。俗称：电子尺、直线线位移传感器、数字行程开关

其主要应用范围：注塑机械、液压机械、盾构机、吹瓶机，制鞋机、塑料机械、木工机械，印刷机械，玻璃机械、医疗机械、煤矿机械（洗,煤机），送料机，油缸、气缸、液压缸行程的控制、包装机械，飞机操舵，船舶操舵、橡胶机,.EVA注射机、陶瓷机，砖机

主要参数：

耐磨寿命:＞100*106次  ＞25*106m  无噪音输出工程导轨。

线性精度误差:  ≤0.05%.重复精度误差:  ≤0.01mm。

最大移动速度:  10m/s  冲击系数IEC68-2-29:1968 50g  振动系数IEC68-2-6:1982 20g。

最大容许电压: DC36V/5KΩ～20KΩ  DC24V/2KΩ～4KΩ  DC12V/1KΩ。

温漂系数: ＜1.5PPM/℃.解析度:   无断解析。

测量范围：5mm-2500mm

输出信号：电压、电流信号



    SKR微型自恢复系列，有效行程10mm～125mm，两端均有1.5mm缓冲行程，精度0.1%～0.05%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；顶推杆无需安装，无需对中，顶推角90±3°，允许顶推极限运动速度为3m/s。

二、技术参数：

SKR微型自恢复

mm

  10

15

25

50

75

100

125

机械行程

mm

行程+3mm

电阻 ±10%

kΩ

1.0

5.0

线性精度（± %FS）

± %

0.05

重复性精度

mm

                      0.01

解析度



infinite 無斷解析

最大工作速度

m/s

5

建议使用电流

mA

≤ 10

工作电压

VDC

5VDC

10 VDC

24 VDC

输出信号



0~5V

0~10V

4~20mA、0-5V、0-10V

使用温度范围

℃

－ 60 ～ ＋ 150

尺寸A

mm

  行程+45mm

总长

mm

123

134

150

208

264

323

391

接线方式



棕色：电源正，蓝色电源负，黑色输出

外形尺寸

mm

18x18

应用范围：SKR型是一款微型自恢复式拉杆结构，无需牵引安装，特别适合空间狭小安装不便的场合。如：真空吹瓶机、IT设备、张力调节、速度调节、印刷机械、纸品包装机械。

深圳市斯铭威科技有限公司，聚生产销售一体化厂家，厂家原装配套仪表，可定制非标！欢迎来电来函
