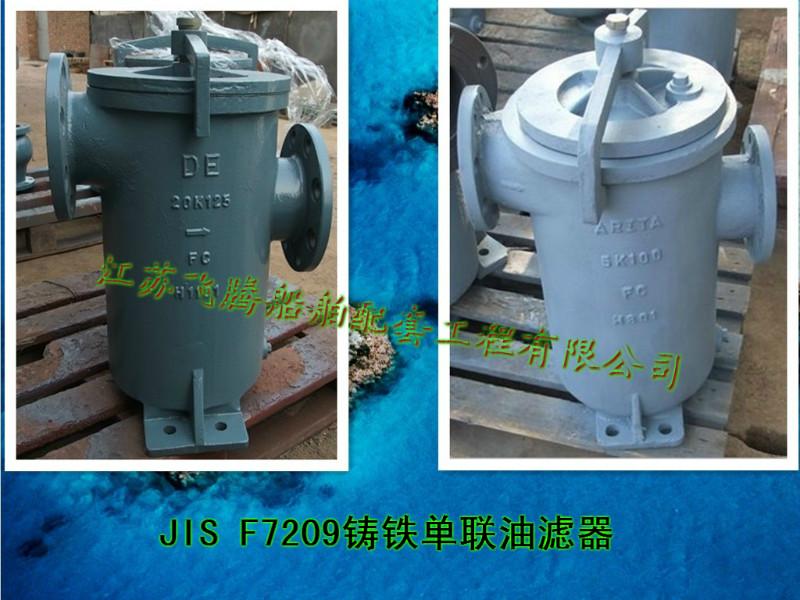

单联油滤器

厂商 ：江苏飞腾船舶配套工程有限公司

江苏 扬州
  • 主营产品：
  • 船用驾驶舱遮阳卷帘
  • 船用驾驶椅
  • 船用海水滤器
联系电话 ：13951926047
商品详细描述

江苏飞腾船舶配套工程有限公司专业生产：单联油滤器  CBM1133-82



本产品适用于工作温度≤80C0的船舶燃油和滑油管系。

产品的设计与制造是在船舶行业标准CBM1133-82 的基础上，结合现代船舶的要求进行了改进设计，形成本公司的594NTDF1Y系列企业产品。

单联油滤器本体、盖及滤筒的材料为Q235-A，单联油滤器滤网材料为1Cr18Ni9Ti；单联油滤器滤网筒过滤有效面积与公称通径截面积之比不小于5；用于滑油介质的油滤器加装磁性块,材料为AINiCo5；油滤器密性试验和强度试验,压力为0.75MPa, 持续时间不少于5min，应无渗漏；油滤器内腔除锈清洁后涂防锈油,外表面涂防锈底漆和浅灰色面漆各一度；

滤器的型式

S型——法兰连接尺寸按CB/T46的直通单联油滤器；

LA型——法兰连接尺寸按CB/T46的右式直角单联油滤器；

LB型——法兰连接尺寸按CB/T46的左式直角单联油滤器；

SS型——法兰连接尺寸按GB2506的直通单联油滤器；

LAS型——法兰连接尺寸按GB2506的右式直角单联滤器；

LBS型——法兰连接尺寸按GB2506的左式直角单油滤器；

滤器的参数见表格

表   格

型          式

工作压力(PN)

MPa

公称通径(DN)

mm

滤 网 规 格

方孔间距/网丝直径(mm)

S型、LA型、LB型

0.5

25——250

0.75/0.26；0.40/0.22；0.25/0.16；0.18/0.13；0.16/0.09。

SS型、LAS型、LBS型

单联油滤器，单联滑油滤器，铸铁单联油滤器均属于船用油滤器中的一种产品！！



单联油滤器的基本尺寸见图1、2、3和表1、表2
