一、主要用途和特点

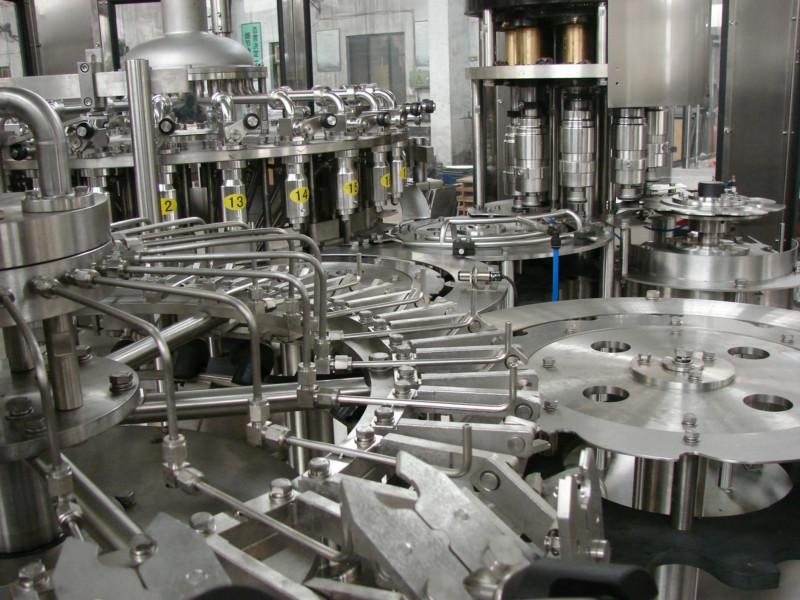

DGY18/18/6三合一灌装机,是集冲洗、灌装、封口为一体的联合型多功能机组,本机特点:技术成熟、运行稳定、灌装效率高,是目前国内市场最受欢迎的中小型饮料机械设备之一。
该机适用于不含气的饮料和矿泉水等液体的包装。
该机适用容器为符合QB1868-93(PET软饮料瓶)标准的塑料瓶,使用瓶盖为符合QB/T2372-98(塑料防盗盖技术的条件),的标准圆形塑料防盗盖。
该机具有以下主要特点:
1)灌装缸、灌装阀等与物料直接接触的部件均采用优质的不锈钢或无毒材料制造,符合食品卫生要求。
2)密封件采用耐热橡胶,满足了高温消毒的工艺要求。
3)采用了可编程序控制器,从而实现了从瓶子入机到包装完毕的全过程自动控制。
4)采用了变频调速控制,易于用户调整设备,满足了不同工艺生产效率的要求。
5)采用了先进的磁力离合调整拧盖力矩的装置,确保了封盖的质量。
6)卡瓶口输送,更换瓶型时只需要更换少量的零件且机器便于调整。
二、主要结构及工作原理:
DGY18/18/6灌装机,主要由3 部分组成,(1)电器控制系统;(2)传动机构;(3)冲洗、灌装、封口装置。
机器主要结构示意图,其主动力传递系统。
皮带轮 输出齿轮
电动机→减速机→冲瓶输出齿轮→灌装主齿轮
↓ ↓
冲瓶主齿轮 封盖主齿轮
↓ ↓
冲瓶输入齿轮 封盖输出齿轮
(1)电器控制;本线路使用380V、50HZ三相交流电源,采用PLC自动控制系统,用户可以按设备自带程序开机运行,也可以根据需要自编程序,正确输入后开启设备运行,也可以随时修改所编的程
序。
(2)传动机构;由主电机通过皮带传动带动减速机运转,进而带动整机运行,电机通过PLC变频调控,可根据产量的需要设定运转速度。
(3)输瓶部分:本机输送瓶子采用全程卡瓶口输送,输送部分由风力道、星轮、导板及输出链道组成,为保证冲瓶、灌装、封口各工位的同步运转且方便调整,本机设置了多处调整环节,使瓶输送过程的同步调整易于实现。
3-1.灌装机及冲瓶机下部均设有锁紧胀套,松开胀套的压紧螺栓即可旋转冲瓶机或灌装机的主体构件,改变相应位置。
3-2.各星轮均可在圆周方向上任意调整,调整各部位同步时应按如下顺序进行。
3-2-1.以拧盖机为基准,校准灌装出瓶(即封口入瓶)星轮相应。
3-2-2.以灌装出瓶星轮为基准,校准灌装机相位。
3-2-3.以灌装机为准,校准冲瓶出瓶(即灌装机入瓶)星轮相位。
3-2-4.以冲瓶出瓶星轮为准,校准冲瓶机相位。
3-2-5.以冲瓶机为准,校准冲瓶入瓶星轮相位。
3-2-6.以拧盖机为准,校准拧盖出瓶星轮相位。
注:以上全面调整只有当大修后方需进行,一般用户购进机器时,冲瓶机、灌装机、封口机的同步均已调好,不需要调整。当机器进行较大规模检修后才需要调整,工作中有时因误操作也可能造成星轮松动错位需要调整或当瓶型尺寸变更,更换新零件时,才需要调整各星轮的位置。
