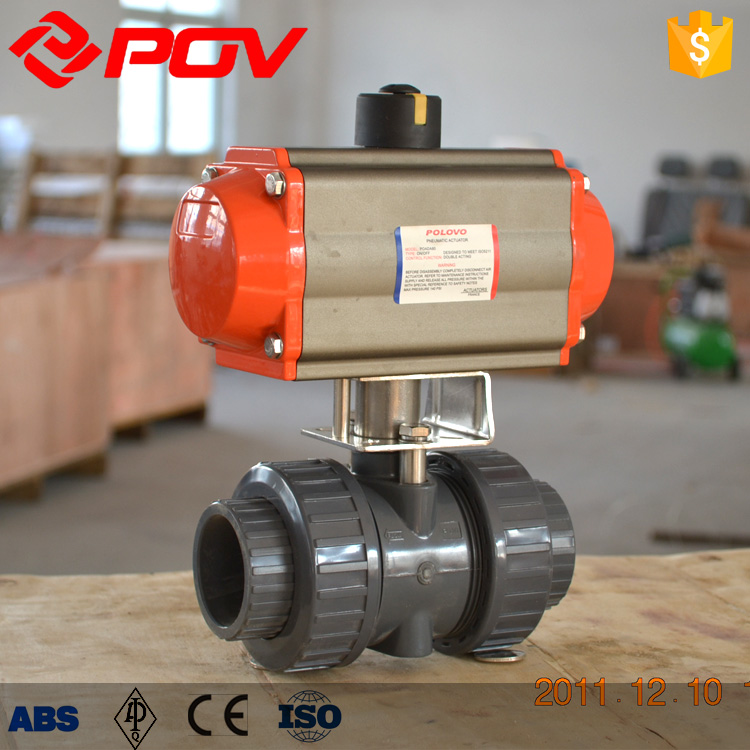

POV 气动UPVC球阀特点
气动UPVC球阀，重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。外型结构紧凑美观、本体重量轻容易安装、耐腐蚀性强，应用范围广、材质卫生无毒、耐磨损、容易拆卸，维护简单易行
■外型结构紧凑美观
■本体重量轻、易安装
■耐腐蚀性强、应用范围广
■材质卫生、无毒
◇气动UPVC球阀 参数
驱动
|
压缩空气5～7bar(可带手轮)
|
公称通经
|
15～32mm
|
公称压力
|
1.0～1.6MPa
|
适用温度
|
0～+60℃
|
连接方式
|
由令
|
阀结构
|
一体式
|
阀体材质
|
UPVC、CPVC、PP
|
阀球材质
|
UPVC、CPVC、PP
|
密封材质
|
PTFE
|
适用介质
|
PVC兼容的食品工业化学溶剂
|
◇气动UPVC球阀 附件选项
回讯器：也叫限位开关(APL310N APL210N)，远程反馈开关信号(防爆)(APL410N ITS-300)
电磁阀：双作用选二位五通、单作用选二位三通(防爆)PLVD5/2
三联件：可对气源稳压、过滤、气缸加润滑油AFC200
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能YT-1000R
备注: 气缸参数请另参考所选配的气动执行器资料
◇气动UPVC球阀 标准 设计依据:ANSI JIS DIN GB
工作压力:0.6-1.0MPa
温度范围:32°F to 140°F(0℃ to 60℃) ◇气动UPVC球阀 零部件材料
序号
No
|
零件名称
Accessory name
|
材 质
Material
|
|
C
|
P
|
R
|
|
1
|
阀盖
Cover
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
2
|
垫片
Gasket
|
PTFE
|
PTFE
|
PTFE
|
|
3
|
阀座
seat
|
PTFE
|
PTFE
|
PTFE
|
|
4
|
球体
ball
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
5
|
阀座
seat
|
PTFE
|
PTFE
|
PTFE
|
|
6
|
阀体
boby
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
7
|
螺栓
stud
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
8
|
阀杆
stem
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
9
|
垫片
gasket
|
PTFE
|
PTFE
|
PTFE
|
|
10
|
填料
panking
|
PTFE
|
PTFE
|
PTFE
|
|
11
|
衬套
bushing
|
PTFE
|
PTFE
|
PTFE
|
|
12
|
弹簧
spring gasket
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
13
|
垫片
gasket
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
14
|
螺母
nut
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
15
|
连接支架
connecting set
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
16
|
螺栓
stud
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
17
|
连接套
connecting set
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
18
|
位置指示器
location lndicator
|
塑料
rubber
|
◇气动UPVC球阀 外形图
◇气动UPVC球阀主要外形及连接尺寸
通径(mm)
|
英寸
|
尺寸（mm）
|
L
|
H
|
D1
|
D2
|
D3
|
15
|
1/2
|
112
|
72
|
20.1
|
31
|
45
|
20
|
3/4
|
132
|
88
|
25.1
|
37
|
55
|
25
|
1
|
144
|
105
|
32.1
|
44
|
66
|
32
|
1 1/4
|
165
|
131
|
40.1
|
54
|
82
|
40
|
1 1/2
|
171
|
156
|
50.1
|
65
|
98
|
50
|
2
|
200
|
192
|
63.1
|
79
|
120
|
65
|
2 1/2
|
273
|
224
|
75.1
|
92
|
140
|
80
|
3
|
303
|
256
|
90.1
|
108
|
160
|
100
|
4
|
326
|
360
|
110.1
|
146
|
225
|
|
