CAN232G光隔超远程驱动器--830元(需要成对使用,支持接口和协议)
光隔RS-232超远程驱动器               9600bps  有源
              (光隔RS-232/CAN转换器)
一、用途
     光隔RS-232超远程驱动器(型号:CAN232G)用于RS-232通信距离延长5Km9600bps时)—10Km4800bps时)以上(通过转换成为CAN电平)、还可用于实现通信机器之间的光电隔离。也可以用于PC机之间、PC机与单片机之间构成远程多机通信网络、可以互带110个节点。超过510Km可以加波士光隔CAN中继器(型号:YGCAN)。
二、硬件安装
    光隔RS-232超远程驱动器外形为DB-9/DB-25转接盒大小,其中DB-9(孔座)一端直接插在9RS-232插座(针座)上。如果PC机的RS-232接口为DB-25,可用DB-25/DB-9转接盒。PCRS-232串行口的DB-25DB-9连接器引脚分配如下:
DB-9:2-RXD(),3-TXD(),5-GND()DB-25:2-TXD(),3-RXD(),7-GND()
三、软件说明
    CAN232G只用到RS-232串行口的RXD(收)、TXD(发)、GND(地)信号,加上独有通信速率自动适应技术和抑制信号自收技术,保证在发送信号的同时不会收到自己,确保适合所有RS-232通信软件!CAN232G的通信速率一般最高为9600bps
四、引脚分配
    CAN232G的引脚分配如下(接线原则:“+”接“+”、“—”接“—”):
  DB-25针座
  引脚分配
     5
     6
 16(电源)
2225(电源)
 CANH+
 CANL(—)
+5V(正端)
   0V()

注意:CAN信号远传的线只有CANH+)和CANL(—)两根线,不需要远传地线,即CAN信号是不需要共地的。CAN232G的外接电源最好用独立的电源。对外接5V电源没有严格要求(5V±0.5V,功耗电流低于100mA),建议选用波士电子的微型开关稳压电源(仅重35克、插头大小),也可用电池供电。 3只以上赠送VB,C++,DELPHIRS-232串行通信开发和通信检测软件。

  首页   公司简介   产品信息   销售代理   软件下载   人才招聘
公司电话 027-51518047 手机:18995634129(全天) 传真 027-51518048
  产品信息

  RS-232/RS-485/RS-422转换器
  RS-232/RS-485/光纤转换器
  RS-232光电隔离器、远程收发器
  RS-485中继器、超远程驱动
  USB、以太网/串口、光纤收发器
    其它串口类产品



           CAN多机通信图

 RS-485中继器、RS-232/485超远程驱动器




零延时RS-485中继器为波士电子发明,是世界上体积最小的RS-485中继器!
波士中继器拥有专利:ZL02378840,仿冒必究!
波士独有CAN232G、CAN485G光隔超远程驱动器只需要二根线即可将RS-232或RS-485延长5000米! 省去了用中继器需要在野外供电的麻烦!

主要优点:
·独有零延时自动收发转换技术!
·无须修改软件!无须跳线设置速率!
·确保适合所有RS-232软件!

用鼠标右键点击各种产品型号并且选择“目标另存为”可以下载各种产品说明书(.pdf格式文件)
型 号 说 明 特 性
波士RS-485集线器系列
 HUB4485G 1路RS-485拖4口RS-485光隔集线器           隔离5V供电
 HUB8485G 光隔RS-485/232转8路RS-485集线转换器(新!世界最小!) 隔离5V供电
波士RS-485/422中继器系列

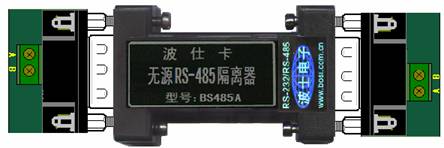

  BS485A RS-485无源光电隔离器         无需供电!
  YG485A RS-485光隔中继器(原YG485C) 隔离5V供电
  YG485TA RS-485光隔中继器 5V供电
 YG485HA RS-485高速光隔中继器           隔离5V供电
 YG422C RS-422光隔中继器 隔离5V供电
 YG422TC RS-422光隔中继器 5V供电
 Y485TC RS-485/RS-422中继器 5V供电
 EH485C RS-485/422驱动增强器(驱动增加2倍) 5V供电
波士RS-232/485/422超远程驱动器系列
 CAN232G RS-232光隔超远程驱动器 5V供电
 CAN232 RS-232超远程驱动器              5V供电
 CAN485G RS-485光隔超远程驱动器 隔离5V供电
 CAN422G RS-422光隔超远程驱动器 隔离5V供电
 YG—CAN CAN高速光隔中继器(0-150Kbps)          隔离5V供电
 CAN232B RS-232/CAN协议转换器(支持CAN2.0、0-150Kbps) 5V供电
